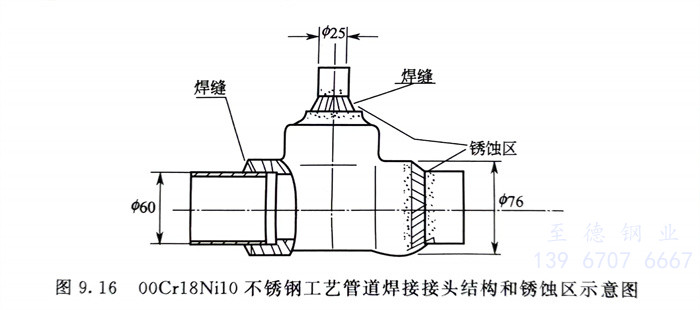

國內某工地(di)正在安裝(zhuang)的設(she)備,其中有304不銹(xiu)鋼(gang)管道(dao)和(he)接(jie)頭。焊接(jie)后，在(zai)(zai)臨近(jin)海洋大氣的工(gong)地倉庫(ku)中存(cun)放不到一個月，就在(zai)(zai)焊縫附近(jin)出現了(le)嚴重的黃(huang)褐色銹蝕，示意圖(tu)見圖(tu)9.16。

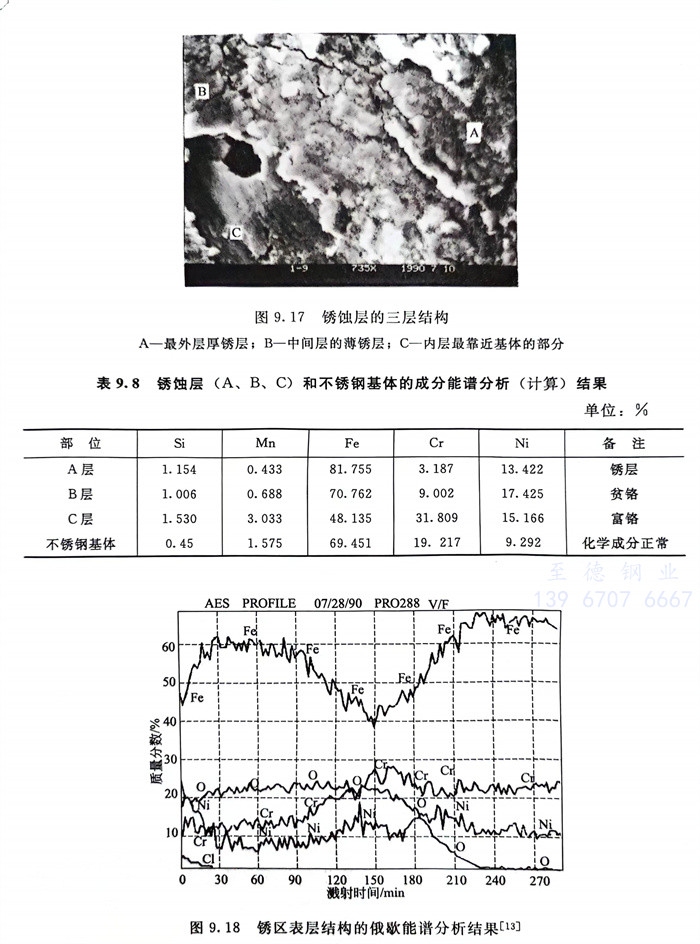

 經微觀檢查，焊接熱影響區有碳化物析出，但晶間腐蝕檢驗表明，由于不銹管材為超低碳的022Cr19Ni10，因此并無晶間腐蝕存在。根據對銹層的微觀檢查，銹層也有明顯的三層結構，見圖9.17。

  三層(ceng)(ceng)(ceng)結構(gou)的(de)(de)化(hua)(hua)學成分分析(xi)（俄歇能譜分析(xi)）結果(guo)見表(biao)9.8和圖9.18。從這(zhe)些(xie)結果(guo)可(ke)知(zhi)，A層(ceng)(ceng)(ceng)和B層(ceng)(ceng)(ceng)均為貧鉻(ge)(ge)層(ceng)(ceng)(ceng)。同時(shi)，根據分析(xi)，銹層(ceng)(ceng)(ceng)表(biao)面上(shang)還存(cun)在濃(nong)度高(gao)達3.65％的(de)(de)Cl-，此Cl-直到銹層(ceng)(ceng)(ceng)深度達1000nm后才(cai)逐漸(jian)消失(shi)。銹層(ceng)(ceng)(ceng)厚度在大約5000nm的(de)(de)范(fan)圍內(nei)，含(han)氧(yang)量也高(gao)達20％以上(shang)。可(ke)以認為：由于(yu)焊(han)接(jie)過程的(de)(de)高(gao)溫引起(qi)焊(han)縫附近氧(yang)化(hua)(hua)，鉻(ge)(ge)首先產(chan)生氧(yang)化(hua)(hua)而導致(zhi)貧鉻(ge)(ge)層(ceng)(ceng)(ceng)的(de)(de)形成，此焊(han)件在含(han)大量Cl-的(de)(de)潮濕海洋大氣中放置后，貧鉻(ge)(ge)層(ceng)(ceng)(ceng)由于(yu)Cl-等的(de)(de)作用而迅(xun)速銹蝕(shi)。

  焊后，經(jing)采取(qu)措(cuo)施（噴(pen)砂、酸洗等），去除(chu)貧鉻(ge)層后，就再(zai)沒有出現(xian)銹蝕(shi)問(wen)題(ti)。
