17Cr16Ni2、1.4057、431不銹鋼是馬氏體不銹鋼，加工性能比14Cr17Ni2（1Cr17Ni2）鋼有明顯改善，而耐酸性基本上和14Cr17Ni2相同。適于制作要求較高強度、韌性和良好耐蝕性的零部件，以及在潮濕介質中工作的承力件。

一、化學成分

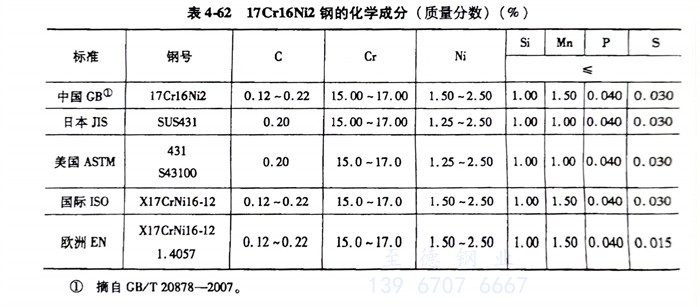

   17Cr16Ni2、1.4057、431不銹鋼的化(hua)學(xue)成(cheng)分見表4-62。

二、熱加工

   17Cr16Ni2、1.4057、431不銹(xiu)鋼鍛造工藝規范見表4-63。

三、預備熱處理

  預備(bei)熱(re)處理(li)的(de)過程如(ru)下(xia)：

   1. 低溫(wen)退火：加熱溫(wen)度為660～680℃，爐冷，退火組織為珠光體。

   2. 高溫退(tui)(tui)火(huo)：加熱溫度(du)為850～870℃，爐冷，退(tui)(tui)火(huo)后硬度(du)≤250HBW。

四(si)、淬火(huo)及回火(huo)

  17Cr16Ni2、1.4057、431不(bu)銹鋼(gang)淬火(huo)(huo)(huo)溫度為(wei)980～1050℃，油冷(leng)(leng)或空冷(leng)(leng)，硬度為(wei)44～51HRC。回火(huo)(huo)(huo)溫度為(wei)250～300℃，硬度≥40HRC；回火(huo)(huo)(huo)溫度為(wei)560～605℃，硬度26~34HRC。

五、力(li)學(xue)性能

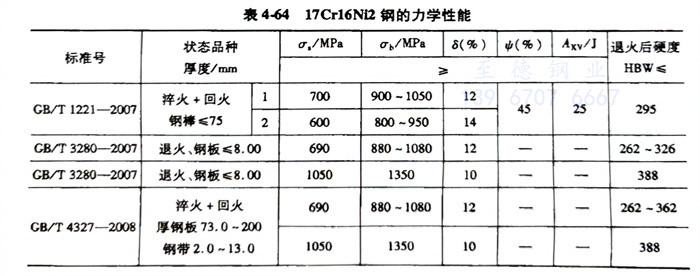

  17Cr16Ni2、1.4057、431不銹(xiu)鋼(gang)的力學性能見表4-64。
