亞洲歐美色綜合一區二區在線:不銹鋼化學著色配方 24 (見表8-9)，本配方由(you)廣(guang)州中國(guo)電器科學研(yan)究院日用(yong)電器公共實(shi)驗室 王鵬程(cheng)、韓文(wen)生于2008年10月提(ti)出。


  他們(men)討論鉬(mu)酸鹽(yan)、錳鹽(yan)、氧化物、硫酸鹽(yan)、鋅鹽(yan)、稀土(tu)鹽(yan)等6種添加劑對(dui)不銹(xiu)鋼著(zhu)色膜(mo)的(de)影響。采用均勻設計(ji)法(fa)確定(ding)最佳(jia)添加劑含(han)量：6g/L鋅鹽(yan)、8g/L鉬(mu)酸鹽(yan)、5g/L稀土(tu)鹽(yan)，3g/L錳鹽(yan)。不銹(xiu)鋼著(zhu)色溫度降(jiang)低(di)到(dao)55℃,膜(mo)層更加均勻、光亮，著(zhu)色時間也大(da)為縮短，降(jiang)低(di)了能耗。


1. 工藝流程


  不銹鋼（寶新產0Cr18Ni9 與日本產304不(bu)銹鋼板，鏡面度8k)→化學除油→清洗→電解拋光→清洗→電化學活化→清洗→預熱→化學著色（見配方24)→清洗→固膜→清洗→封閉→清洗→烘干→檢驗→成品。



2. 工藝控制

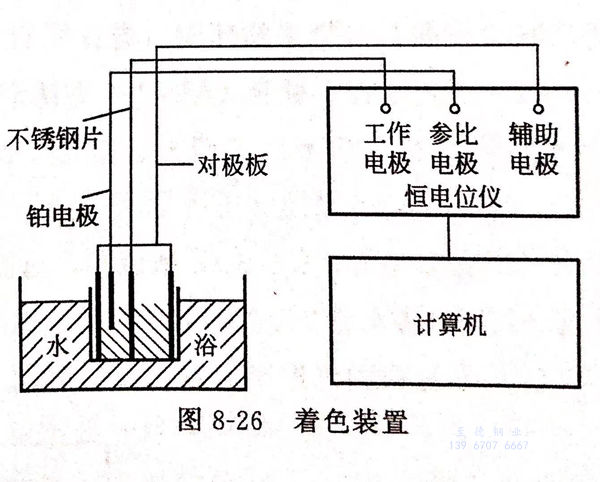

  將微機(ji)（工控機(ji)）、數(shu)模(mo)轉(zhuan)換(huan)器(qi)(qi)（ADC和(he)DAC)、傳(chuan)感器(qi)(qi)（精密直流數(shu)字毫伏表）、模(mo)擬記錄器(qi)(qi)和(he)參比電極（均由天津(jin)市中(zhong)環(huan)電子儀器(qi)(qi)公司生產）按(an)圖8-26著(zhu)色裝置組(zu)裝好(hao)。


圖 26.jpg


  根據實驗室(shi)得出的(de)(de)各種顏色(se)的(de)(de)著(zhu)色(se)電(dian)(dian)(dian)(dian)位(wei)(wei)差(cha)編制程序，確定(ding)起色(se)電(dian)(dian)(dian)(dian)位(wei)(wei)后，用電(dian)(dian)(dian)(dian)位(wei)(wei)差(cha)（Δφ)控(kong)制顏色(se)。在軟(ruan)件界面(mian)上(shang)，預先(xian)設定(ding)電(dian)(dian)(dian)(dian)位(wei)(wei)差(cha)值，當(dang)著(zhu)色(se)電(dian)(dian)(dian)(dian)位(wei)(wei)達到預定(ding)值時，計(ji)算機發生指(zhi)令，通過恒電(dian)(dian)(dian)(dian)位(wei)(wei)儀對不(bu)銹(xiu)鋼板施(shi)加陰(yin)極保護，終止著(zhu)色(se)反應(ying)、并(bing)取出已著(zhu)色(se)的(de)(de)不(bu)銹(xiu)鋼。


  以(yi)不同電位(wei)差所(suo)代表(biao)的(de)著色(se)顏(yan)(yan)色(se)作為終點，可(ke)以(yi)準(zhun)確地(di)控制預期的(de)顏(yan)(yan)色(se)。



3. 最佳添加劑含(han)量的確定

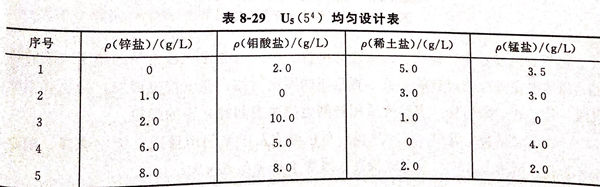

  均勻(yun)設(she)計(ji)法(fa)是一種實(shi)驗設(she)計(ji)方(fang)法(fa)，特別適用(yong)(yong)于(yu)多因素水(shui)平(ping)的實(shi)驗，可(ke)有效降低實(shi)驗數目，且得到的結果(guo)仍可(ke)反映(ying)體系的主要特征。對鋅鹽(yan)（實(shi)用(yong)(yong)硫(liu)酸(suan)鋅）、鉬(mu)酸(suan)鹽(yan)（實(shi)用(yong)(yong)鉬(mu)酸(suan)銨）、稀土(tu)鹽(yan)和(he)錳鹽(yan)（實(shi)用(yong)(yong)硫(liu)酸(suan)錳）4種添加(jia)劑，采(cai)用(yong)(yong)U5(54)均勻(yun)設(she)計(ji)表（見(jian)表8-29)確定最佳(jia)工藝配方(fang)，著色溫度55℃,電(dian)位差21mV(膜層(ceng)金(jin)黃色）。


表 29.jpg


  經實驗確定最佳復(fu)合添(tian)加(jia)劑的(de)組成為6g/L鋅(xin)鹽(yan)(yan)、8g/L鉬酸鹽(yan)(yan)、5g/L稀(xi)土鹽(yan)(yan)、3g/L錳鹽(yan)(yan)，此時膜層呈(cheng)較(jiao)亮(liang)(liang)的(de)金黃色，色澤均勻，光(guang)亮(liang)(liang)度好(hao)，無色差，耐蝕性增強。


  鉻霧抑制劑具有發(fa)泡作用，在液(ye)面生成一層較穩定的泡沫(mo)(mo)，以(yi)抑制酸(suan)霧和飛沫(mo)(mo)。加人F53 2g/L鉻霧抑制劑，效果較好(hao)。


  多種(zhong)添(tian)加(jia)劑的結(jie)合使用，使著色溫度由85℃降低到55℃,極大(da)地降低了能耗。
