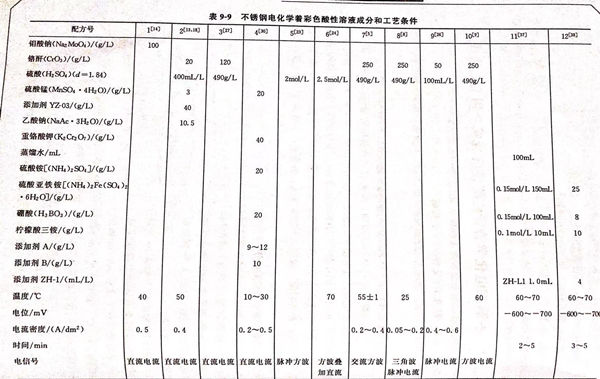

不(bu)銹鋼電(dian)化學著彩色(se)酸(suan)性溶液成(cheng)分和工(gong)藝條件(jian)見表9-9。配(pei)方(fang)5 (見表9-9)的說明 。本配(pei)方(fang)由南京航空(kong)航天大學材料系 周一揚、吳繼(ji)民(min)提出


表 9.jpg


1. 施加電信(xin)號

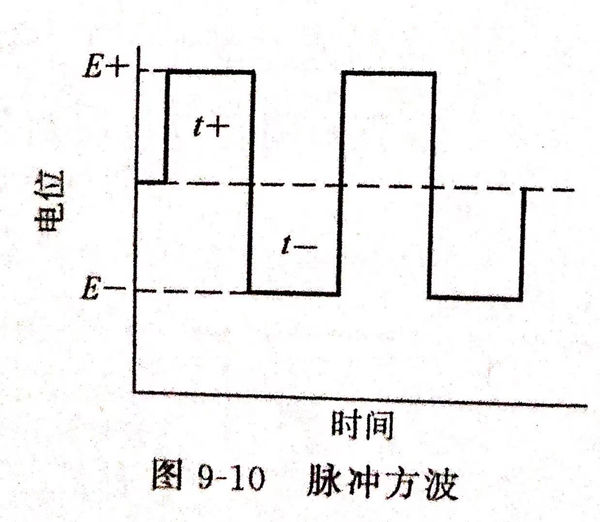

  采用(yong)中(zhong)(zhong)等含(han)鉻量的(de)不銹鋼1Cr17,在(zai)硫酸水溶液中(zhong)(zhong)以恒電(dian)位方(fang)波充電(dian)法使不銹鋼表面產(chan)生(sheng)彩色膜。脈沖方(fang)波見圖9-10。采用(yong)此法有(you)(you)望(wang)能克服表面因(yin)在(zai)鉻酸溶液中(zhong)(zhong)浸泡的(de)時間較長,有(you)(you)時表面有(you)(you)粗糙現象(xiang)產(chan)生(sheng)的(de)缺(que)點。


圖 10.jpg


2. 不銹鋼陽極(ji)極(ji)化曲線

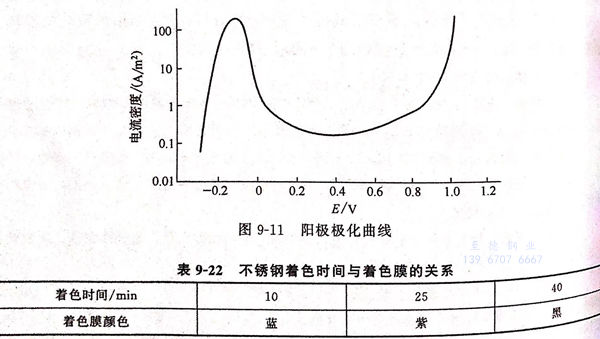

  在(zai)2mol/L(相(xiang)當于196g/L)硫(liu)酸(suan)溶液中(zhong)以逐(zhu)點(dian)法得(de)到(dao)不(bu)銹鋼(gang)的陽極極化曲線,見(jian)圖9-11,由圖9-11可(ke)知,陽極鈍態電(dian)位(wei)為(wei)0~0.9V.采用(yong)的脈沖(chong)電(dian)位(wei)范圍為(wei)-0.1~1.0V,時間為(wei)0.001~0.100s.使用(yong)的實驗儀(yi)(yi)器(qi)有恒電(dian)位(wei)儀(yi)(yi)、信號發生器(qi)、穩壓(ya)電(dian)源、示波(bo)器(qi),參比電(dian)極為(wei)飽和甘(gan)汞電(dian)極,對電(dian)極為(wei)鉑電(dian)極。



3. 著(zhu)色時間同(tong)著(zhu)色膜顏色的關系


表 22.jpg


  在藍(lan)色(se)(se)、紫色(se)(se)、黑色(se)(se)之(zhi)(zhi)間(jian)沒有明顯的(de)中間(jian)色(se)(se)出(chu)現(xian)。隨著溶(rong)液溫度增高及濃度加大。著色(se)(se)膜(mo)形成(cheng)速(su)率(lv)有加大的(de)傾向(xiang)。這種膜(mo)的(de)生成(cheng),推測是由于(yu)膜(mo)-溶(rong)液的(de)表面鉻酸(suan)離(li)(li)子(zi)的(de)生成(cheng)、還(huan)原所致,并且在硫酸(suan)水溶(rong)液中恒電(dian)位(wei)方波脈沖下(xia)不(bu)銹鋼表面形成(cheng)的(de)膜(mo)的(de)鉻離(li)(li)子(zi)含量較高之(zhi)(zhi)故。
