不銹鋼含有大量鉻、鎳等合金元素，根據其所含合金元素成分的不同，可分為奧氏體不銹鋼、鐵素體不銹鋼和馬氏體不銹鋼。點焊、縫焊結構上用得最多的是奧氏體不銹鋼。
不銹鋼的(de)電(dian)(dian)阻(zu)率大，常(chang)溫(wen)時約為低(di)碳(tan)鋼的(de)5倍，熱導率小(xiao)，僅為低(di)碳(tan)鋼的(de)1/3,具有很好的(de)焊(han)接性，可(ke)(ke)采用較小(xiao)的(de)焊(han)接電(dian)(dian)流及較短的(de)通電(dian)(dian)時間(jian)。由于(yu)電(dian)(dian)阻(zu)大，減少了通過已焊(han)焊(han)點的(de)分流，可(ke)(ke)以適當減小(xiao)點距，不銹鋼線(xian)膨脹(zhang)系數大，焊(han)接薄壁結構時，易產(chan)生翹曲變形和焊(han)接接頭區的(de)軟化，通常(chang)可(ke)(ke)考慮采用偏硬的(de)規范進行焊(han)接。
1. 點焊

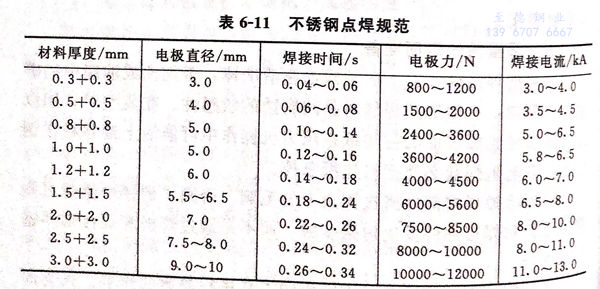

點(dian)焊(han)(han)時(shi)，加壓和通電(dian)(dian)是點(dian)焊(han)(han)過(guo)程(cheng)的(de)(de)重要條件，不(bu)同的(de)(de)加壓和通電(dian)(dian)時(shi)間(jian)，不(bu)同的(de)(de)電(dian)(dian)極力(li)、電(dian)(dian)流強度及其變(bian)化形式(shi)等組成各種(zhong)點(dian)焊(han)(han)循環。但(dan)是，無論哪種(zhong)點(dian)焊(han)(han)循環都包括點(dian)焊(han)(han)過(guo)程(cheng)的(de)(de)三個基本階段；預(yu)壓、焊(han)(han)接和鍛(duan)壓。不(bu)銹(xiu)鋼點(dian)焊(han)(han)規范見表6-11。

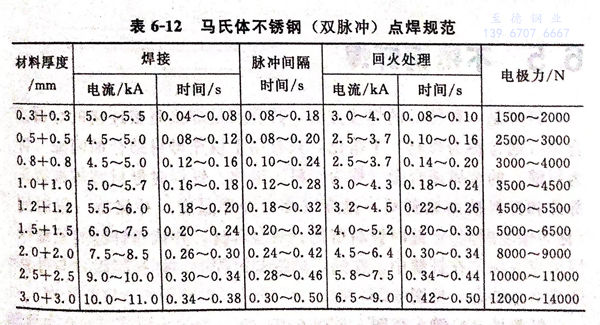

馬氏(shi)體不(bu)銹(xiu)鋼多在淬(cui)火(huo)后(hou)低(di)溫(wen)或高溫(wen)回火(huo)狀態下(xia)使用(yong)。這種鋼點焊與縫焊后(hou)，將再次(ci)淬(cui)火(huo)硬化，使接頭(tou)塑性(xing)下(xia)降。為了改善接頭(tou)的力學性(xing)能，應(ying)采用(yong)焊后(hou)在電極間回火(huo)處理規范。其焊接參考(kao)規范見表6-12。
2. 縫焊工藝
電(dian)阻縫(feng)焊(han)工(gong)藝參數主要(yao)有：焊(han)接電(dian)流，焊(han)接時(shi)間（與焊(han)接速(su)度相(xiang)關(guan)），電(dian)極力，焊(han)輪(lun)寬(kuan)度（焊(han)輪(lun)尺(chi)寸），縫(feng)焊(han)速(su)度和休止(zhi)時(shi)間等。
①. 焊接電(dian)流
由于點(dian)距小，電流(liu)分流(liu)大，因此，焊(han)接電流(liu)應(ying)比(bi)相同(tong)條件焊(han)件的點(dian)焊(han)增大30%左右。
②. 縫焊速度(du)
縫(feng)(feng)焊(han)(han)速(su)度(du)(du)(du)的(de)(de)(de)大(da)小(xiao)直接(jie)影響著焊(han)(han)輪對焊(han)(han)件(jian)上(shang)各(ge)點(dian)作(zuo)用(yong)(yong)時間(jian)的(de)(de)(de)長短，從(cong)而影響著加熱時間(jian)、冷卻速(su)度(du)(du)(du)及電(dian)極力對焊(han)(han)接(jie)區結合(he)面上(shang)各(ge)點(dian)的(de)(de)(de)作(zuo)用(yong)(yong)效果。縫(feng)(feng)焊(han)(han)速(su)度(du)(du)(du)越(yue)(yue)(yue)小(xiao)，電(dian)極對焊(han)(han)件(jian)各(ge)點(dian)的(de)(de)(de)作(zuo)用(yong)(yong)時間(jian)越(yue)(yue)(yue)長，電(dian)極力的(de)(de)(de)作(zuo)用(yong)(yong)效果越(yue)(yue)(yue)好，在(zai)(zai)電(dian)流密度(du)(du)(du)不變的(de)(de)(de)條(tiao)件(jian)下，減少了(le)產生(sheng)(sheng)飛濺、裂縫(feng)(feng)與縮孔的(de)(de)(de)傾向(xiang)，提高(gao)了(le)焊(han)(han)接(jie)質量與電(dian)極的(de)(de)(de)使(shi)用(yong)(yong)壽命。因此，在(zai)(zai)生(sheng)(sheng)產中(zhong)根據焊(han)(han)件(jian)材料與厚度(du)(du)(du)合(he)理選擇(ze)縫(feng)(feng)焊(han)(han)速(su)度(du)(du)(du)是(shi)十分重要的(de)(de)(de)。焊(han)(han)件(jian)厚度(du)(du)(du)越(yue)(yue)(yue)大(da)，高(gao)溫強(qiang)度(du)(du)(du)越(yue)(yue)(yue)高(gao)，裂縫(feng)(feng)傾向(xiang)越(yue)(yue)(yue)大(da)，縫(feng)(feng)焊(han)(han)速(su)度(du)(du)(du)應越(yue)(yue)(yue)低。

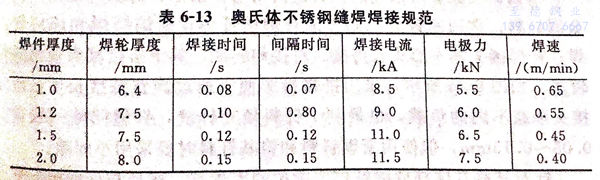

表(biao)6-13是奧氏體不銹鋼縫焊焊接規范。
