點蝕是(shi)在亞洲歐美色綜合一區二區在線:不銹鋼表面上局部形成一(yi)定深度的小孔或銹斑(ban)的一(yi)種(zhong)腐蝕，在其(qi)余的大面積區(qu)域材料完好，而(er)亞洲歐美色綜合一區二區在線:點蝕處可(ke)能形成穿孔，這種腐(fu)蝕(shi)的危害十(shi)分(fen)嚴重。
點蝕易在含Cl-、Br-、I-等鹵素離子的介質中產生，常見介質為大氣、水、水蒸氣、海水，漂白液，各種有機和無機氯化物等。在這些介質中可在室溫下出現，并隨溫度升高而加速。點蝕的嚴重程度與介質溫度、Cl-等鹵素離子含量、pH值及相對流動速度相關，同時受鋼表面非金屬類雜物、析出相、位錯露頭等因素影響。
在特定介質條件，不銹鋼的點蝕由生核和擴展兩個階段組成。在易產生點蝕的環境中，在不銹鋼表面存在缺陷的部位，由于難于鈍化或鈍化膜遭到破壞，而后再鈍化又受到阻止，于是產生優先溶解形成小蝕坑，這種小蝕坑即為微孔蝕源，隨后溶解下來的金屬離子水解生成H+并使局部蝕坑溶液的pH值下降，加劇了金屬的溶解，使孔蝕擴大、加深。加之腐蝕產物覆蓋孔蝕坑，使孔坑內的溶液流動困難，蝕坑內pH值進一步降低，Cl-等產生點蝕的陰離子達到較高的富集程度，使蝕坑加速擴大并向深度方向發展，最終形成點蝕。
不銹鋼耐點蝕(shi)性能與鋼中的(de)Cr、Mo、N有密切關系，經(jing)深人(ren)研究已(yi)建(jian)立(li)起表征耐點蝕(shi)能力的(de)點蝕(shi)當量(liang)指數(shu)（PRE)與Cr、Mo、N、Mn、S、P的(de)數(shu)學關系式：
PRE=%Cr+3.3×%Mo+X × %N
式(shi)中的X=10~30,常用(yong)的系數為16.
在計入Mn、W、P、S的因(yin)素后又派(pai)生(sheng)出下列(lie)數(shu)學關系式：
PREMn=%Cr+3.3×%Mo+30×%N-1×%Mn
PREW= %Cr+3.3× %(Mo+0.5W)+16×%N
PRE(S+P)= %Cr+3.3× %Mo+30×%N-123×%(S+P)

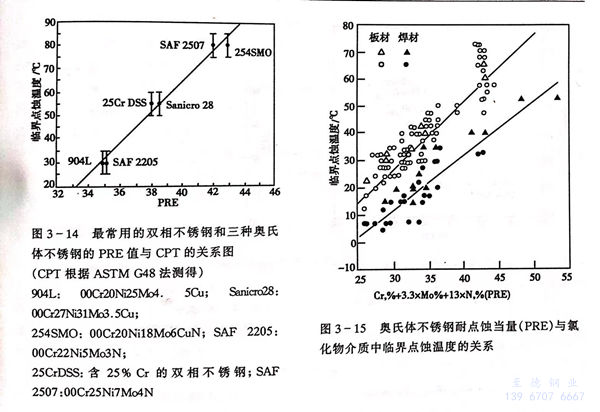

上(shang)述(shu)數學表達式是(shi)一種快(kuai)速判定不(bu)(bu)銹(xiu)鋼(gang)耐點蝕(shi)(shi)能力的(de)方法，對于(yu)選擇(ze)合適的(de)耐點蝕(shi)(shi)不(bu)(bu)銹(xiu)鋼(gang)，最(zui)有價值(zhi)的(de)是(shi)臨界點蝕(shi)(shi)溫度（CPT)與(yu)PRE值(zhi)的(de)關(guan)(guan)系(xi)(xi)，根據在氯化物溶液的(de)試(shi)驗結果所建立的(de)兩者(zhe)關(guan)(guan)系(xi)(xi)見圖3-14和圖3-15。這兩個關(guan)(guan)系(xi)(xi)圖均表明，不(bu)(bu)論是(shi)奧氏體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)還是(shi)雙相不(bu)(bu)銹(xiu)鋼(gang)，兩者(zhe)的(de)關(guan)(guan)系(xi)(xi)均呈簡單的(de)線性關(guan)(guan)系(xi)(xi)，說明這種局(ju)部腐蝕(shi)(shi)是(shi)由(you)鋼(gang)的(de)化學成分所控制，與(yu)基體(ti)(ti)組織結構關(guan)(guan)系(xi)(xi)不(bu)(bu)大。
圖3-14和圖3-15是選擇耐氯化物點蝕的重要依據，為慎重起見，在實際介質中的模擬試驗十分必要。圖中的數據僅僅考慮了鋼中主要元素的作用，對于實際應用的鋼種的純潔度應有明確的要求，以保證所選材料的實用性。當前，耐點蝕性能比較優秀的材料是一些超級奧氏體不銹鋼，超級雙相(xiang)不銹鋼和超級鐵素體不銹鋼，其中奧氏體不銹鋼包括00Cr18Ni16Mo5N、00Cr27Ni31Mo4Cu、00Cr20Ni18Mo6CuN、00Cr25Ni25Mo5N、00Cr24Ni22Mo6Mn3CuN、00Cr22Ni17Mo3NNb等；超級雙相不銹鋼包括00Cr25Ni7Mo3N、00Cr25Ni7Mo3WCuN 等；超級鐵素體不銹鋼包括 00Cr26Mo1、00Cr30Mo2、00Cr25Ni4Mo4Ti、00Cr29Ni2Mo4等。
