在腐蝕介質中，金屬與金屬或非金屬表面構成非常狹窄的縫隙內產生的一種局部腐蝕現象，被稱作縫隙(xi)腐(fu)蝕。這類腐蝕常常發生于墊片底面、搭接縫、表面沉積物或海洋生物附著物與金屬表面接觸區域。

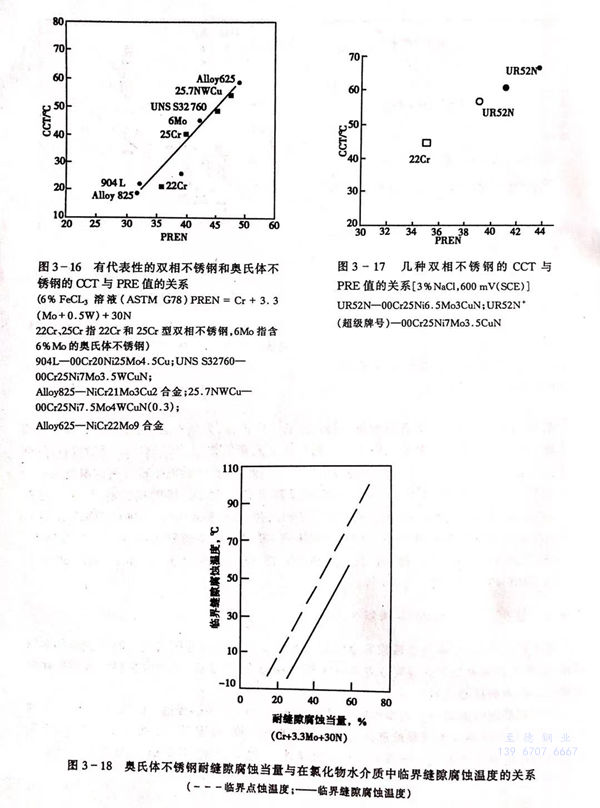

 不銹鋼的耐縫隙腐蝕能力常以臨界縫隙腐蝕溫度CCT予以表達。CCT與鋼中PRE的關系，對于耐縫(feng)隙(xi)腐蝕(shi)不銹鋼的選擇具有重要的指導價值，見圖3-16和圖3-17.合金元素對鋼耐縫隙腐蝕性能的影響具有一致的規律性，只是CCT較CPT稍低（見圖3-18).

 耐(nai)縫隙(xi)腐蝕(shi)不銹鋼(gang)的選(xuan)擇和服役環境密切相關，在大氣(qi)，高純(chun)水和淡水中，當Cr17型(xing)和18-8不銹鋼(gang)出現縫隙(xi)腐蝕(shi)時(shi)，可選(xuan)用00Cr18Mo1、00Cr18Mo2、00Cr17Ni14Mo2、00Cr19Ni13Mo3、00Cr18Ni5Mo3Si2(N)、00Cr22Ni5Mo3N等，一般可滿足要求。若(ruo)仍不滿意，可選(xuan)用00Cr26Mo1、00Cr25Ni4Mo4、00Cr30Mo2、00Cr29Ni2Mo4、00Cr29Ni4Mo2、00Cr18Ni16Mn5Mo5(N)、00Cr20Ni25Mo4.5Cu(N)、00Cr20Ni18Mo6N、00Cr24Ni22Mo7N、00Cr22Ni17Mn5Mo3NNb等。

 上(shang)述的耐縫(feng)隙(xi)腐(fu)(fu)蝕不(bu)銹鋼其(qi)耐縫(feng)隙(xi)腐(fu)(fu)蝕是相(xiang)對而(er)言(yan)，實際上(shang)在不(bu)銹鋼范疇內(nei)，對縫(feng)隙(xi)腐(fu)(fu)蝕完全免(mian)疫的牌號(hao)目前(qian)尚未誕生。為(wei)解決不(bu)銹鋼的縫(feng)隙(xi)腐(fu)(fu)蝕問題，除選擇合適的不(bu)銹鋼外，在設計(ji)和使用中應盡(jin)量避免(mian)縫(feng)隙(xi)的產生。
