A 感應器銅導(dao)管的橫斷面形狀和尺(chi)寸(cun)

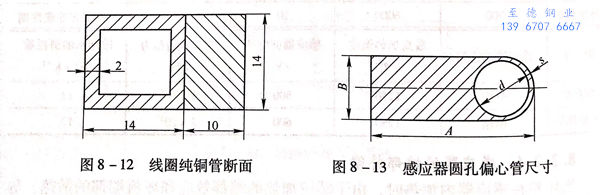

 對于中頻感(gan)應(ying)加熱(re)爐的(de)感(gan)應(ying)器，其感(gan)應(ying)線圈用的(de)純銅(tong)管一般(ban)都采用方(fang)形(xing)或矩形(xing)截(jie)面的(de)異形(xing)管（圖8-12).

  例如，國(guo)(guo)外(wai)一(yi)(yi)家鋼鐵公司(si)建成(cheng)了一(yi)(yi)套(tao)7200kW的(de)(de)中頻感(gan)應熱處(chu)理作業線(xian)，專門用于生產φ63~406mm的(de)(de)焊管(guan)(guan)和石(shi)油套(tao)管(guan)(guan)，滿足美國(guo)(guo)石(shi)油協會標準的(de)(de)要求。對于工頻感(gan)應加(jia)(jia)熱爐的(de)(de)加(jia)(jia)熱器(qi)，其(qi)感(gan)應線(xian)圈用的(de)(de)純銅管(guan)(guan)采(cai)(cai)用異形截面的(de)(de)圓孔偏(pian)心管(guan)(guan)（圖8-13).這(zhe)是(shi)因為(wei)從(cong)載(zai)流面積和散熱條件來(lai)考(kao)慮，采(cai)(cai)用圓形偏(pian)心管(guan)(guan)較為(wei)有利。鋼管(guan)(guan)制造廠也可以按(an)照設計的(de)(de)需要提(ti)供各(ge)種規格尺寸的(de)(de)圓孔偏(pian)心管(guan)(guan)。

  例如，德國的(de)容(rong)克感(gan)(gan)應(ying)(ying)爐公司(si)在為(wei)德國Schloemann 公司(si)制造的(de)10MN（1000t)立式(shi)(shi)穿孔機和31.5MN(3150t)臥(wo)式(shi)(shi)擠(ji)壓機配套(tao)的(de)擠(ji)壓生(sheng)產線提供的(de)立式(shi)(shi)工(gong)頻(pin)感(gan)(gan)應(ying)(ying)加熱爐（感(gan)(gan)應(ying)(ying)器功率為(wei)750kW)和立式(shi)(shi)工(gong)頻(pin)感(gan)(gan)應(ying)(ying)再加熱爐（感(gan)(gan)應(ying)(ying)器的(de)功率為(wei)600kW)采用的(de)都是圓孔偏心管。

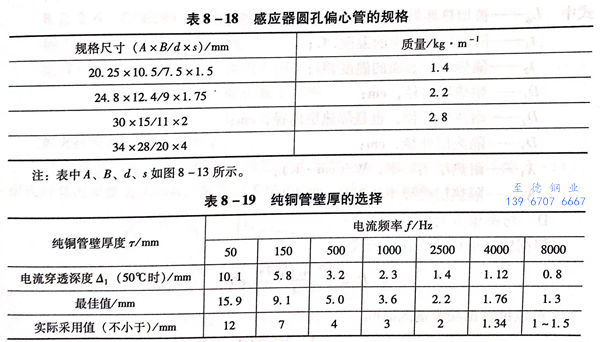

 感應器圓孔(kong)偏(pian)心管的規格見表(biao)8-18.純銅圓孔(kong)偏(pian)心管壁(bi)厚的選擇見表(biao)8-19.

  對(dui)于(yu)一(yi)定頻率(lv)的電(dian)(dian)流(liu)(liu)來(lai)說(shuo)，導體厚(hou)度為該頻率(lv)下電(dian)(dian)流(liu)(liu)穿透(tou)深度的1.57倍時電(dian)(dian)阻值最(zui)小，感(gan)應器可以得到最(zui)好的電(dian)(dian)效率(lv)。在工程上，實際應用中(zhong)一(yi)般(ban)導體厚(hou)度大(da)于(yu)1.2倍電(dian)(dian)流(liu)(liu)穿透(tou)深度。

  若計算中平均取純銅的電阻率p=2×10^-6Ω·cm,按電流穿透深度計算可求得在不同電流頻率下線圈導體的電流透入深度值（表8-19),不同電流頻率下線圈純銅管的最佳壁厚及實際采用數可參考表中的數值，其中最佳壁厚是取T=1.57Δ₁,實際采用壁厚取T≥1.24。

B 感應器的(de)主(zhu)要尺(chi)寸
