奧氏體不銹(xiu)鋼復合(he)板（基層厚14mm,覆層厚2mm) 06Cr18Ni11Ti+Q235的焊條電弧焊。
1. 試件尺寸(cun)及要(yao)求

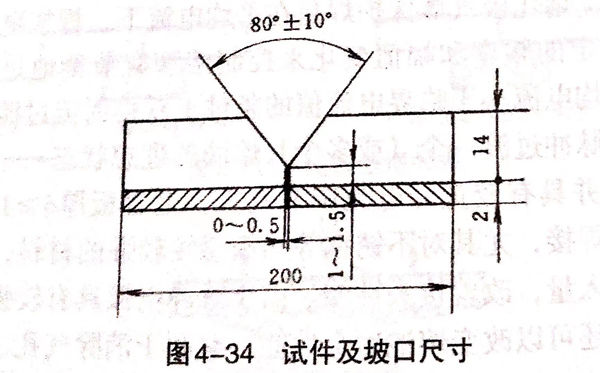

焊件材料(liao)06Cr18Ni11Ti+Q235,坡口及(ji)尺(chi)寸如圖4-34所(suo)示。要求(qiu)雙面焊條電弧焊（碳弧氣(qi)刨清根(gen)）。
焊接材料：基層為(wei)E4303,直(zhi)徑ф3.2mm、?4.0mm;過渡層為(wei)E1-23-13-16,ф3.2mm;覆層為(wei)E0-19-10Nb-16,Φ3.2mm。
2. 試(shi)件裝配(pei)
加工鈍(dun)邊3~3.5mm,清理坡口(kou)及其兩(liang)側內外表面20mm范圍內的油、污(wu)及其他污(wu)物，直至露出金屬(shu)光澤。
預留(liu)0~0.5mm間隙，應(ying)以覆層不銹鋼為基準(zhun)對齊，裝配錯邊量≤0.5mm;采用(yong)E4303焊條在基層Q235鋼的(de)坡(po)口內(nei)定位焊，定位焊縫長度15~20mm,焊點端(duan)頭應(ying)修磨成(cheng)斜(xie)坡(po)，以利于接頭。預留(liu)反變形3°左(zuo)右。
3. 焊接工藝參數(shu)

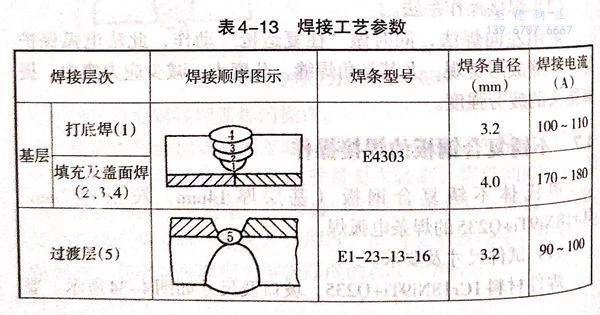

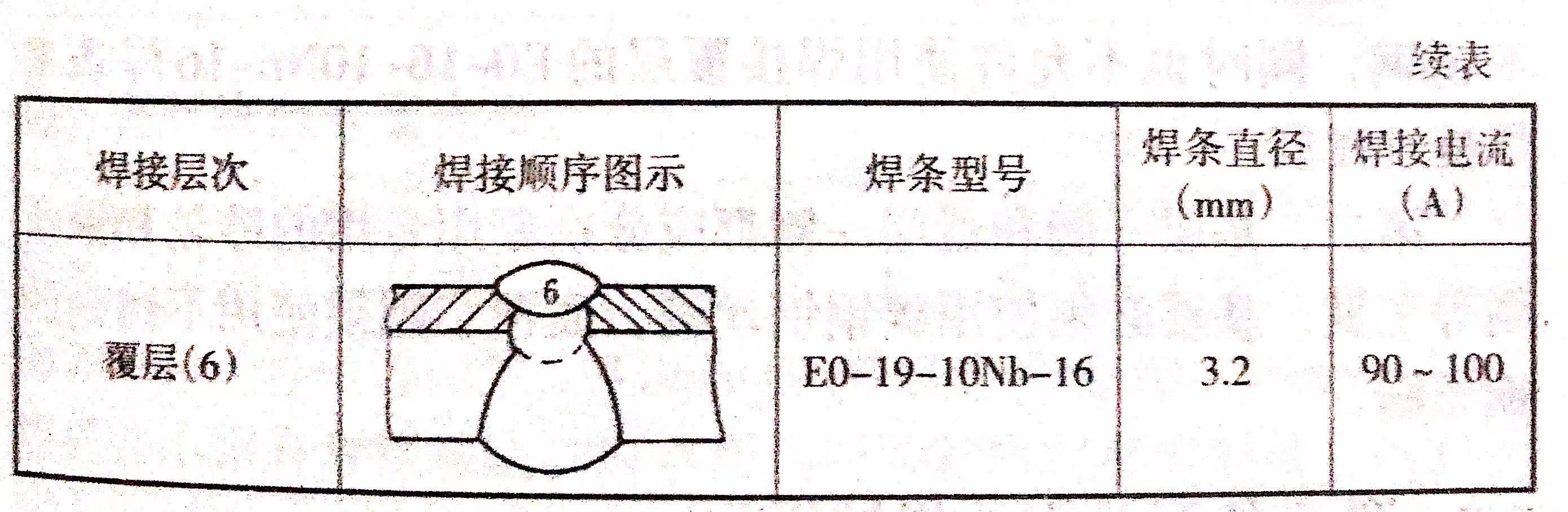

焊接(jie)工(gong)藝參數(shu)見(jian)表4-13.
4. 操作要點及(ji)注意(yi)事項
奧氏體(ti)不(bu)銹復合(he)鋼板焊(han)(han)接工(gong)藝要點(dian)(dian)有三：一是(shi)(shi)正(zheng)確的(de)焊(han)(han)接次序(xu)；二是(shi)(shi)合(he)理(li)選用焊(han)(han)接材料(liao)；三是(shi)(shi)采用較(jiao)小的(de)焊(han)(han)接工(gong)藝參數。施焊(han)(han)過程中具(ju)體(ti)操作手法與(yu)其他相(xiang)應的(de)焊(han)(han)接位置(zhi)基本相(xiang)同，其中不(bu)同點(dian)(dian)如下(xia)。
①. 基層Q235鋼的焊接
基層(ceng)的焊(han)接(jie)共分4層(ceng)，以(yi)Φ3.2mm焊(han)條打底，焊(han)接(jie)電(dian)流不(bu)宜過大，以(yi)不(bu)熔到不(bu)銹鋼覆層(ceng)為(wei)原則，以(yi)?4mm焊(han)條焊(han)接(jie)2層(ceng)填充焊(han)縫(feng)和(he)1層(ceng)蓋面(mian)焊(han)縫(feng)，要求(qiu)各層(ceng)焊(han)道(dao)無焊(han)接(jie)缺(que)陷，蓋面(mian)層(ceng)表面(mian)平整光滑。
②. 過渡層(ceng)的焊接
將(jiang)(jiang)清(qing)(qing)理和(he)檢查(cha)符合要求的(de)試(shi)件翻轉一面，采用機械加工或砂磨等方法在(zai)不銹鋼覆(fu)層(ceng)面清(qing)(qing)根(gen)，也可用碳弧氣刨(bao)清(qing)(qing)根(gen)，不過對(dui)碳弧氣刨(bao)的(de)刨(bao)槽要用砂輪(lun)機打(da)磨，以防增碳。對(dui)清(qing)(qing)根(gen)的(de)要求是將(jiang)(jiang)根(gen)部鏟削(xue)成(cheng)圓弧，并(bing)鏟削(xue)至(zhi)基(ji)層(ceng)打(da)底層(ceng)，刨(bao)槽寬度應≤8mm.
將已(yi)經(jing)清根、修(xiu)磨后(hou)的(de)試(shi)件進(jin)行過(guo)渡(du)(du)層焊接(jie)，采用(yong)φ3.2mm的(de)E1-23-13-16的(de)不(bu)銹鋼(gang)焊條(tiao)進(jin)行施焊，為減小熔合比，應采用(yong)小電流、快速焊，焊條(tiao)不(bu)允許做橫(heng)向擺動，要求過(guo)渡(du)(du)層的(de)焊縫要熔化到覆(fu)層不(bu)銹鋼(gang)板一定深度，以(yi)達(da)隔離(li)的(de)目的(de)，但(dan)應低于覆(fu)層表面1mm左右。
③. 覆層的(de)焊(han)接
與過(guo)渡層的(de)(de)焊(han)接層次相似(si)，也(ye)為(wei)單層單道焊(han)。焊(han)條(tiao)為(wei)ф3.2mm的(de)(de)E0-19-10Nb-16的(de)(de)不(bu)銹鋼(gang)焊(han)條(tiao)。其(qi)操作要領是：焊(han)條(tiao)不(bu)做(zuo)橫向擺動(dong)，采用(yong)小(xiao)電流、快速焊(han)。
注(zhu)意(yi)事項：
a. 絕(jue)對禁止(zhi)用焊接(jie)基層(ceng)的(de)E4303焊條(tiao)焊接(jie)過渡(du)層(ceng)或覆(fu)(fu)層(ceng)不(bu)銹(xiu)鋼，同時也不(bu)允許(xu)使用焊接(jie)覆(fu)(fu)層(ceng)的(de)E0-16-10Nb-16焊條(tiao)來焊接(jie)過渡(du)層(ceng)。
b. 基(ji)層一側(ce)和覆層一側(ce)都(dou)應分(fen)別使(shi)用專用的(de)砂輪和鋼(gang)絲刷等工具，基(ji)層必須使(shi)用碳鋼(gang)鋼(gang)絲刷，而覆層則(ze)須使(shi)用不銹(xiu)鋼(gang)的(de)鋼(gang)絲刷。
