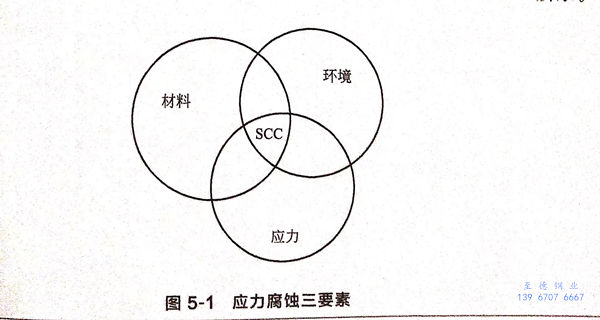

不(bu)銹鋼應力腐蝕是(shi)由(you)材(cai)料(liao)、環境(jing)和應力三者共(gong)同作用的結果，如圖(tu)5-1所示。

不同的金屬或合金發生應(ying)力(li)腐蝕的環境是不同的，截至目前已發現奧氏體不銹鋼在含鹵素離子環境、H₂S水溶液、NaOH溶液等40多種介質中都會發生應力腐蝕。應力腐蝕一般具有以下特點。

1. 脆性斷裂

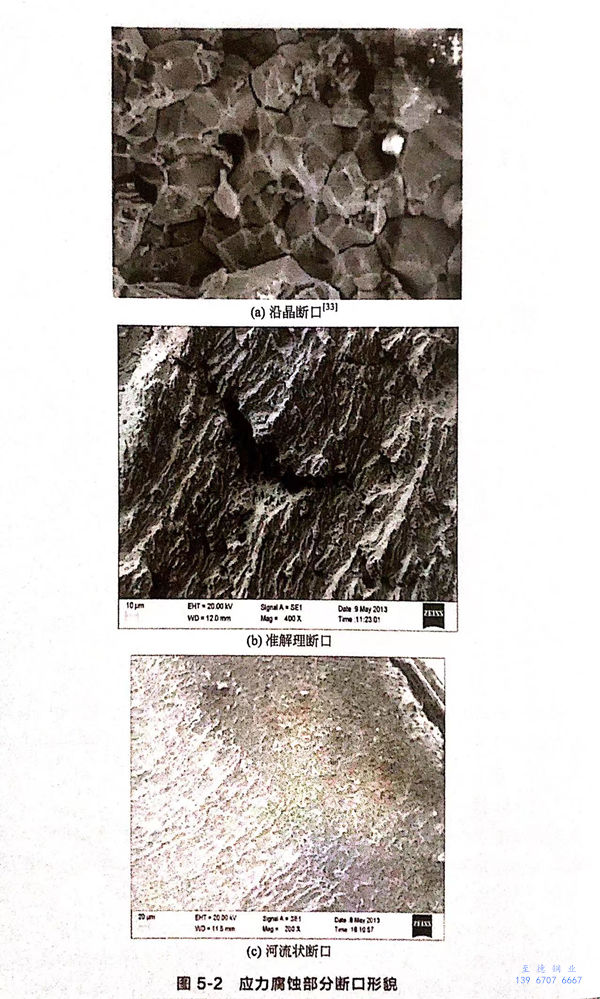

  應力腐蝕(shi)斷口(kou)是典(dian)型的脆性斷口(kou)，斷口(kou)附近(jin)肉眼觀察(cha)不到腐蝕(shi)產物和塑性變形(xing)(xing)。斷口(kou)形(xing)(xing)貌包括河(he)流(liu)狀(zhuang)(zhuang)、扇(shan)狀(zhuang)(zhuang)、羽毛狀(zhuang)(zhuang)、魚骨狀(zhuang)(zhuang)等(deng)，在宏觀上(shang)裂紋(wen)擴展垂直于應力方向(xiang)，其形(xing)(xing)態有沿晶型、穿(chuan)晶型和混合(he)型，如(ru)圖(tu)5-2所(suo)示。

2. 樹枝狀裂紋

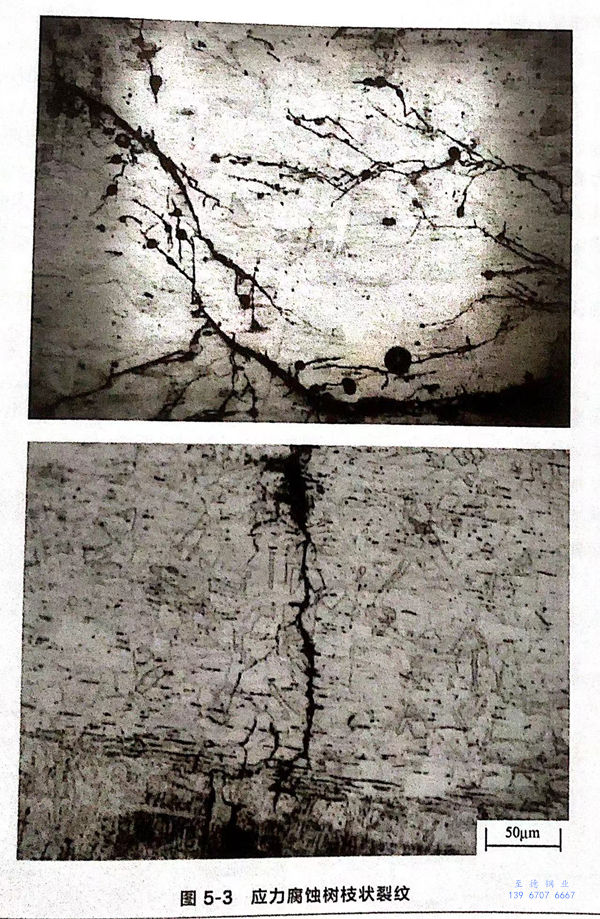

  應力腐蝕裂紋具有典型的樹枝狀特點，這是在腐蝕類型判斷中比較重要的依據。裂紋主干短粗，分支細長。裂紋較深，但寬度較窄。從不同方向觀察到的裂紋形貌是不一樣的，部分裂紋形貌如圖5-3所示。

3. 不確定(ding)性

  不確定性一是指產生時間的不確定性；二是指裂紋擴展方向的不確定性。裂紋的萌生時間與環境、應力、材料以及使用狀態有關，其孕育期少則幾天，多則幾十年。裂紋的擴展方向具有一定的隨機性，裂紋主干基本垂直于拉應力方向延伸，而分支在材料的三個幾何方向都有擴展，在擴展過程中具有一定的隨機性。裂紋擴展速度一般為10^-7~10^-4mm/s。
