廢熱鍋爐是應用非常廣泛的一種換熱器，在不銹鋼換熱管(guan)和管板連接處發生應力腐蝕的案例非常多。圖5-10是一廢熱鍋爐發生泄漏的位置，位于換熱管和管板連接處，如圖5-10(a)所示。在上次的檢修過程中也發現了泄漏點，采用堵管的方式進行了處理，如圖5-10(b)所示。

1. 換熱管材料：06Cr18Ni11Ti.

2. 換(huan)熱管(guan)尺寸： 25mm×2mm.

3. 工作環境

  殼程：過熱蒸(zheng)汽。

  管程：水煤氣（H₂、CO、CO₂、H₂S、NH₃、H₂O等）。

  失(shi)效情況：不銹(xiu)鋼換熱管(guan)和(he)管(guan)板連接處的管(guan)內有水滲入，如圖5-10所示。

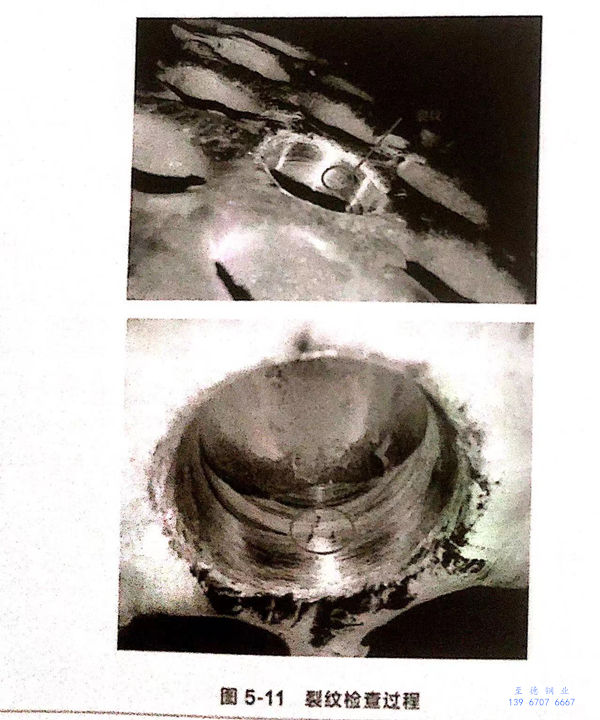

 對(dui)泄漏位置打磨后，在管內壁發現裂(lie)紋(wen)，隨著深入(ru)打磨，裂(lie)紋(wen)寬度逐漸(jian)增大，如圖5-11所(suo)示，說明裂(lie)紋(wen)起(qi)源于(yu)換熱管外壁。

 4. 分析過(guo)程

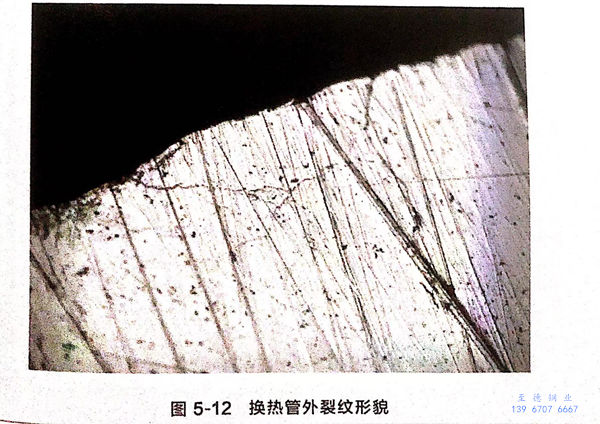

 切割一(yi)段泄漏的換熱管(guan)(guan)進行分析。肉眼(yan)觀察(cha)(cha)到換熱管(guan)(guan)外壁有(you)一(yi)凹坑(keng)(keng)，從(cong)凹坑(keng)(keng)位置開始打磨，在顯微鏡下觀察(cha)(cha)到樹枝(zhi)狀裂(lie)紋(wen)，如(ru)圖5-12所示。

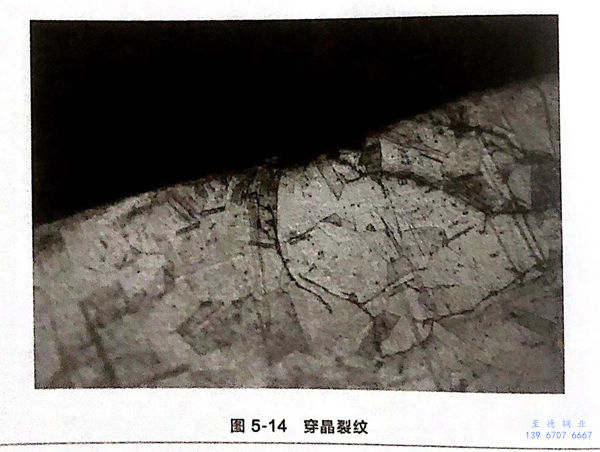

 材料(liao)的(de)金相組織為(wei)典型的(de)奧(ao)氏體組織，如(ru)圖(tu)5-13所示。在顯微鏡下觀察到有(you)明顯的(de)穿晶裂紋(wen)，如(ru)圖(tu)5-14所示。

 同時，在廢熱(re)鍋爐進口水中檢測出氯離(li)子，綜合分析可判(pan)斷：不銹鋼換熱(re)管(guan)泄漏是由應力腐蝕(shi)開裂(lie)引起的。
