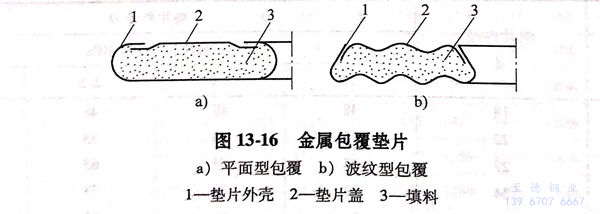

金屬包覆(fu)墊片是以(yi)非金屬材(cai)料(liao)為芯(xin)材(cai)，切(qie)成所(suo)需的形狀，外面(mian)包以(yi)厚度為0.25~0.5mm的金屬薄板組(zu)成的一種(zhong)復合墊片。按包覆(fu)狀態，一般分為平面(mian)型(xing)包覆(fu)和波紋型(xing)包覆(fu)兩(liang)種(zhong)，如圖13-16所(suo)示(shi)。

 金屬薄板可根據材料的彈塑性、耐熱性和耐蝕性選取。其材料主要有黃銅、鋁、軟鋼、不銹鋼、鈦和蒙(meng)乃爾合金等；作為包覆墊片中的芯材，一般有石棉板或石棉橡膠板、聚四氟乙烯、柔性石墨板材以及碳纖維或陶瓷纖維等。

 金屬包覆墊片的主要特點是：具有與包覆金屬相同的耐蝕性和相近的耐熱性，非金屬柔性填充材料使墊片能在較低的壓緊力下達到較好的密封效果。此外，這種墊片還能制成各種形式的異形墊片，例如橢圓形、方形、帶筋形或更復雜的形狀，以滿足各種換熱器管箱和非圓形壓力容器密封的需要。與非金屬軟墊片相比，這種墊片在經常拆卸的條件下不易損壞、不污染、不腐蝕法蘭密封(feng)面，而且具有較高的強度。

一(yi)、型式與代(dai)號

1. 型式

  a. 管法蘭用金屬包覆墊片的型(xing)式(shi)分為平(ping)面型(xing)（F型(xing)）及(ji)波紋型(xing)（C型(xing)）兩(liang)種。

  b. 壓(ya)力(li)容器(qi)法(fa)蘭用金屬包覆墊片的(de)型(xing)式(shi)為平面型(xing)一(yi)種(zhong)。

2. 代號

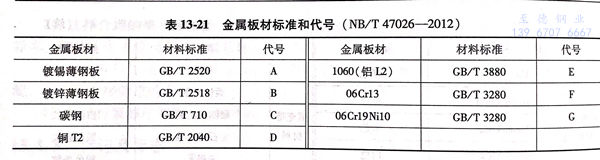

金屬包(bao)覆墊片外殼用金屬板材的標準和代號，見(jian)表13-21.

二、尺寸(cun)

 1. 平(ping)面(mian)型

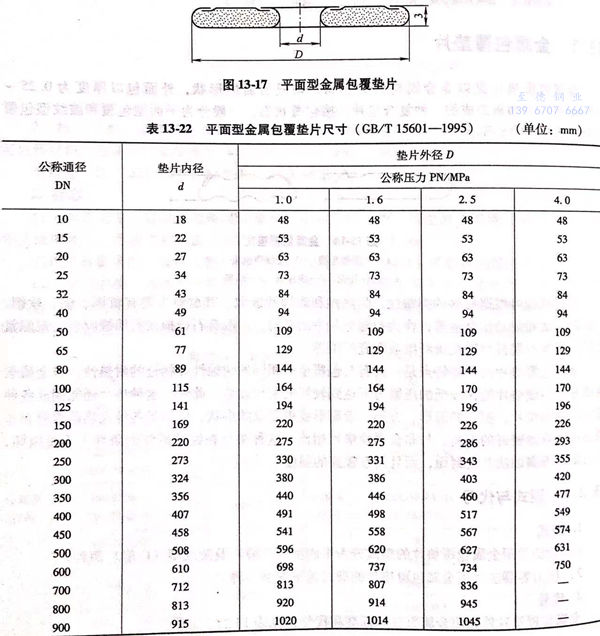

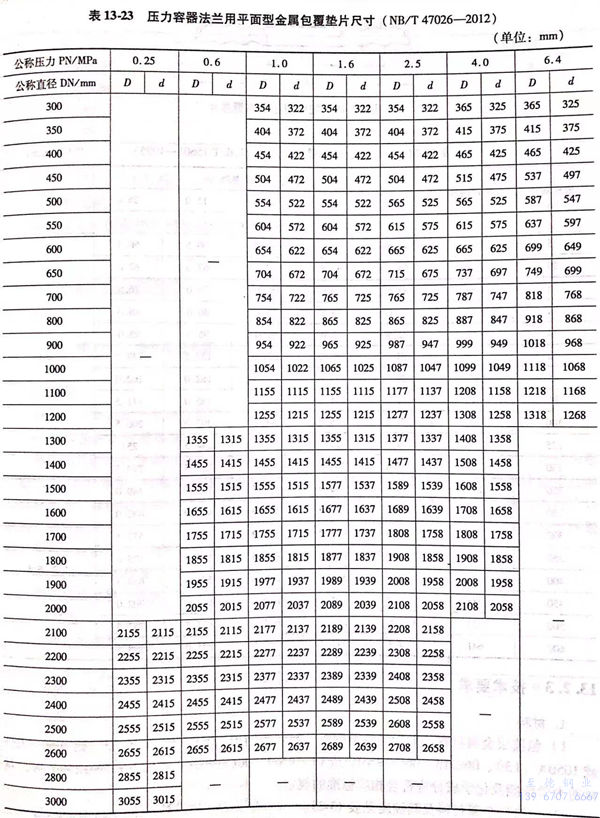

 平面型金屬包覆墊片(pian)的尺寸見圖 13-17 和 表 13-22、表 13-23。

 2. 波紋型(xing)

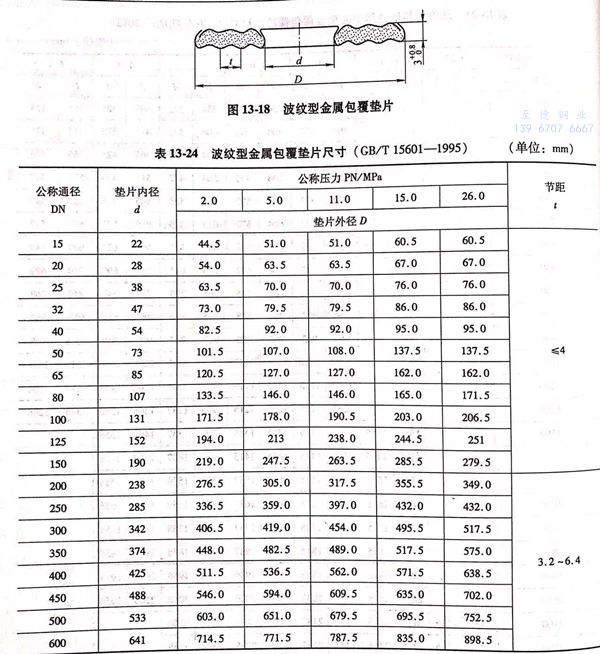

 波紋(wen)型金屬包覆墊片的尺寸見圖 13-18 和 表(biao) 13-24。

三(san)、技術要求(qiu)

1. 材料(liao)

 a. 包覆層金屬材料一般為鍍錫薄鋼板、鍍鋅薄鋼板、08F、銅T2或T3、鋁1060(L2)或1050A(L3)、06Cr13、06Cr19Ni10或0Cr19Ni9、022Cr19Ni10 和 022Cr17Ni12Mo2等，材料的力學性能及化學成分應符合相應標準的規定。

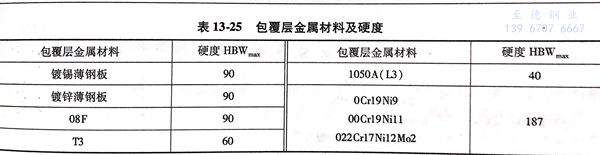

 b. 包(bao)覆層(ceng)金屬材料及(ji)其硬度(du)見表(biao)13-25.

 c. 包覆層金屬材料的厚度：平(ping)面型包覆層不得小(xiao)于0.25mm; 波紋型包覆層不得小(xiao)于0.3mm。

 d. 填充材料可為石棉(mian)、柔性(xing)石墨或其(qi)他非(fei)金屬材料。

2. 反包寬度

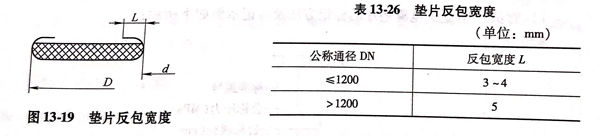

 平(ping)面型金屬包(bao)覆墊(dian)片的反包(bao)寬度L見(jian)圖13-19及表13-26.

3. 缺陷

包覆層(ceng)金屬表面不允許有影響密封性能的傷痕、銹斑等缺陷(xian)。

4. 制作(zuo)墊(dian)片的注意事項(xiang)

 制作墊片(pian)時應盡量采(cai)用(yong)整(zheng)張金(jin)屬(shu)(shu)板。若因(yin)直(zhi)徑(jing)大(da)、板寬度(du)不(bu)夠時允許拼接，其拼接頭數(shu)一般以(yi)2~3個為宜。對(dui)接切口應切割成45°,采(cai)用(yong)氬弧焊(han)或氧乙炔焊(han)。對(dui)接焊(han)縫必須(xu)打磨(mo)與母(mu)(mu)材(cai)平齊，焊(han)接接頭應按GB/T 232-1999《金(jin)屬(shu)(shu)材(cai)料 彎(wan)曲試(shi)驗(yan)方法(fa)》的規定進行冷彎(wan)試(shi)驗(yan)，其彎(wan)曲半徑(jing)為1.5mm,彎(wan)曲角度(du)為180°,冷彎(wan)試(shi)樣的焊(han)縫處及(ji)相鄰母(mu)(mu)材(cai)不(bu)得出現裂紋(wen)；金(jin)屬(shu)(shu)板材(cai)表(biao)面(mian)不(bu)得有徑(jing)向貫(guan)通刻痕。

5. 填(tian)充(chong)材(cai)料的(de)厚度(du)

填充材料(liao)在整個截面上厚度應均勻一致(zhi)。

6. 性能(neng)

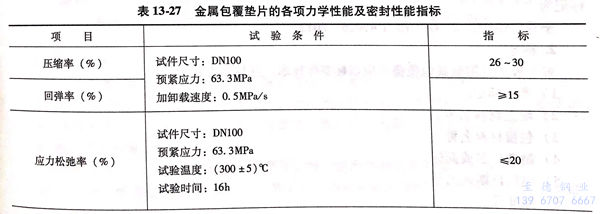

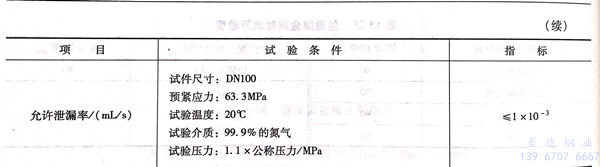

金屬包覆墊片的各項力學性能(neng)及密封性能(neng)指標見表13-27.

四、標記及標志

1. 標記

 a. 管法(fa)蘭用(yong)金屬包覆墊片的標(biao)記方(fang)法(fa)及標(biao)記示(shi)例如下所示(shi)：

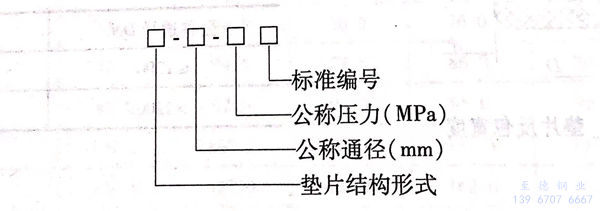

標記方法：

標記示例：公稱(cheng)(cheng)通徑50mm,公稱(cheng)(cheng)壓力2.0MPa的波紋型(xing)金(jin)屬包(bao)覆(fu)墊(dian)片為:  C-50-2.0 GB/T 15601

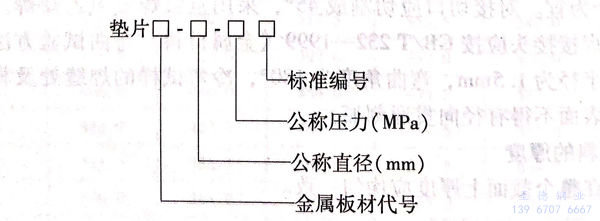

 b. 壓力容器法蘭用金屬包覆(fu)墊片的標(biao)記(ji)方法及(ji)標(biao)記(ji)示(shi)例如(ru)下所(suo)示(shi)：

標(biao)記方(fang)法：

標記(ji)示例：

  公稱直徑(jing)1000mm,公稱壓(ya)力2.50MPa,金屬(shu)板材為06Cr19Ni9的(de)包覆墊片

  標(biao)記為 :  墊片 G-1000-2.50 NB/T 47026-2012

2. 標志

對于管法蘭(lan)用金屬包覆墊(dian)片應以標簽作標志(zhi)，其標志(zhi)內容為：

 a. 產(chan)品標記(ji)。

 b. 填(tian)充材料(liao)名稱。

 c. 包覆材料(liao)名稱。

 d. 制造廠名或(huo)商標(biao)。

 e. 出廠日期(qi)或批(pi)號。

 f. 標準號(hao)。
