019Cr25Mo4Ni4NbTi 簡稱25-4-4，是1974年瑞典開發的一種超級鐵素(su)體不銹鋼，并經過不斷的改進而成。由于C＋N≤0.025％，并加入了Nb＋Ti，防止了晶間腐(fu)蝕傾向，并且具有低的韌脆轉變溫度和較高的室溫韌性。該鋼的耐點蝕和耐縫隙腐蝕的性能優良。當溫度不大于100℃，水中Cl^-濃度不大于30％時，該鋼不產生氯化物應力腐蝕。

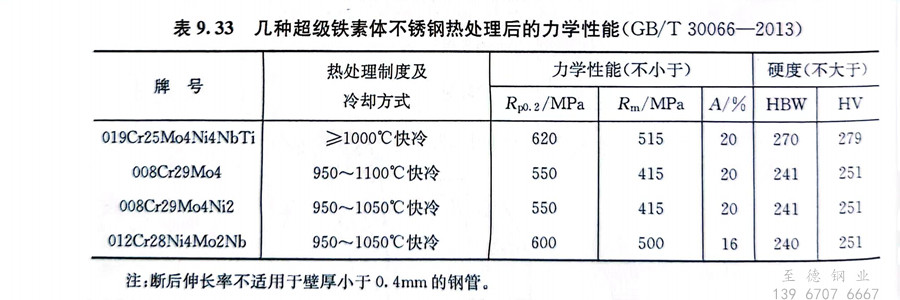

 019Cr25Mo4Ni4NbTi 鋼(gang)的(de)(de)(de)冷、熱(re)加工性能良好。由(you)于該鋼(gang)的(de)(de)(de)屈服強(qiang)度(du)高(gao)，為(wei)奧氏體(ti)不(bu)銹(xiu)鋼(gang)的(de)(de)(de)2～3倍(bei)，故在冷成形(xing)的(de)(de)(de)最(zui)初階段需要較大的(de)(de)(de)能量，而(er)隨后(hou)又由(you)于該鋼(gang)的(de)(de)(de)冷作硬化傾向低，一(yi)般不(bu)需要進(jin)行中間退(tui)火。該鋼(gang)不(bu)適(shi)宜拉伸成形(xing)。表(biao)9.33為(wei)幾種(zhong)超(chao)級鐵(tie)素體(ti)不(bu)銹(xiu)鋼(gang)的(de)(de)(de)熱(re)處(chu)理制度(du)及其(qi)力學性能。

 019Cr25Mo4Ni4NbTi 鋼有良好的(de)可焊(han)性，焊(han)前(qian)不(bu)需(xu)預熱，焊(han)后不(bu)需(xu)熱處理(li)，焊(han)接接頭無晶間(jian)腐(fu)蝕(shi)傾向。
