一、不銹鋼(gang)化(hua)學鍍鎳層的檢測
1. 外觀
不銹鋼化學鍍(du)鎳層(ceng)應光亮、平(ping)滑、致密。
2. 孔隙率(lv)
鍍層厚度10μm,按ASTM B 733-90方法檢測應無孔隙。
3. 附(fu)著力
①. 熱法
試件加熱到150℃,保持1小時,然(ran)后在冷水(shui)中(zhong)急(ji)冷，鍍層不(bu)(bu)起(qi)泡、不(bu)(bu)脫皮。
②. 劃痕(hen)法
將鍍(du)好的不(bu)銹鋼(gang)試片用硬質鋼(gang)刀把(ba)鍍(du)層(ceng)劃(hua)成1mm2格子100個，劃(hua)線深度達到基體，觀察鍍(du)層(ceng)是(shi)否起(qi)皮(pi)，數出(chu)起(qi)皮(pi)格子數目，用未(wei)起(qi)皮(pi)格子的百分數表示結合力強弱。
4. 沉積速率測定
稱重法(fa)(fa)：用分析天平稱重法(fa)(fa)計算單位時(shi)間內(nei)不銹鋼試片在沉積(ji)前后(hou)的(de)重量差來求(qiu)得(de)沉積(ji)速率。
5. 耐蝕性
①. 硝酸(suan)法
鍍層厚度10μm,浸入濃(nong)硝(xiao)酸中60秒,不發生腐(fu)蝕。
②. 乙酸鹽(yan)霧(wu)實驗
零件在連續(xu)噴霧360小時,鍍(du)層(ceng)外表有輕微發(fa)(fa)黃現(xian)象，基(ji)體金屬(shu)和鍍(du)層(ceng)均未發(fa)(fa)現(xian)腐(fu)蝕現(xian)象。
③. 中性鹽霧實驗(yan)（NSS實驗(yan)）
不銹鋼試片在化學鍍鎳1小(xiao)時后(hou)，以5%氯化鈉(na)溶液于YL-40C鹽霧(wu)實驗箱中(zhong)連(lian)續噴(pen)霧(wu)8小(xiao)時,停歇16小(xiao)時時，取(qu)出零件(jian)洗凈，觀察(cha)鍍層，評(ping)級方法按JISD 0201進(jin)行腐蝕評(ping)級，一般達9級為合格。
6. 硬(ying)度
用MICROMET1型數字顯(xian)微硬(ying)度計測定(ding)硬(ying)度，熱處理后硬(ying)度（HV)可達1200.可滿(man)足航標要求(qiu)。
二、不銹鋼化學(xue)鍍鎳常見故障、可能原因及(ji)糾正方法

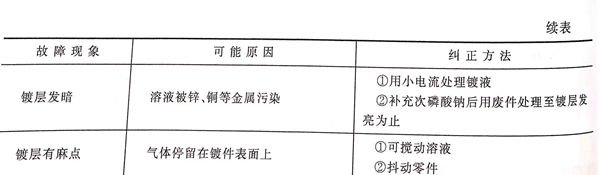

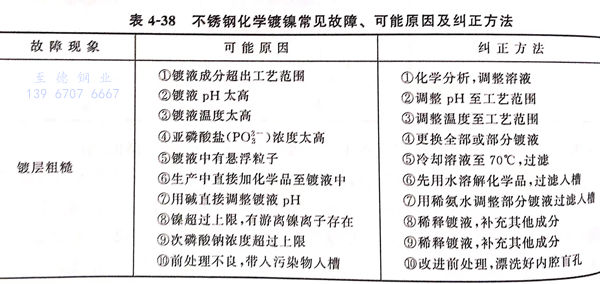

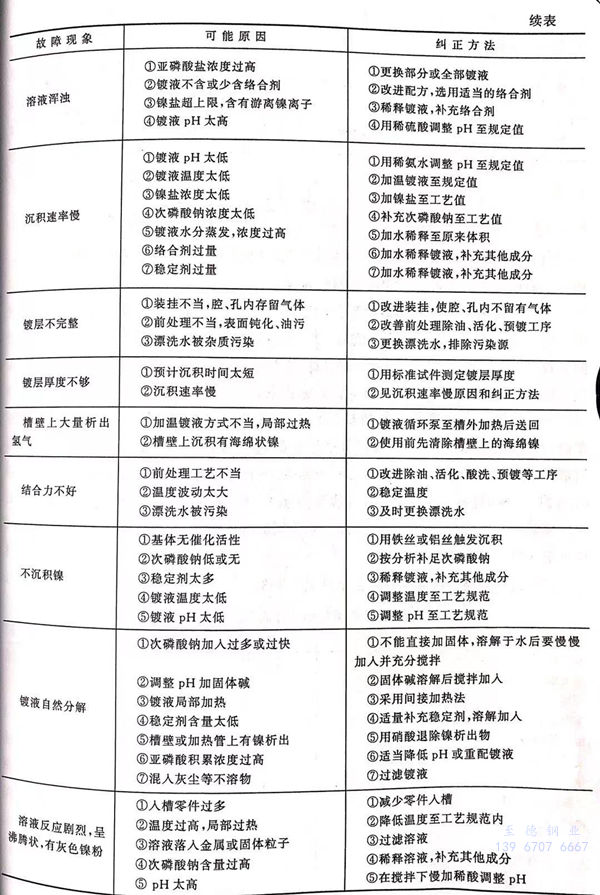

不銹(xiu)鋼化學鍍鎳常見(jian)故(gu)障、可能(neng)原(yuan)因及糾正方法(fa)見(jian)表4-38.
