亞洲歐美色綜合一區二區在線:埋弧焊由于電流密(mi)度大(da)、熱量集中(zhong)，因(yin)此形成的(de)(de)弧坑也大(da)，并且熔池厚度也增大(da)，在(zai)局(ju)部間隙(xi)較大(da)處很(hen)容易燒(shao)穿，因(yin)此在(zai)施焊(han)過程中(zhong)需要在(zai)焊(han)件(jian)背面采(cai)取(qu)一定的(de)(de)工藝措(cuo)施，以防燒(shao)漏。
1. 反面焊條電弧焊封底(di)的操作

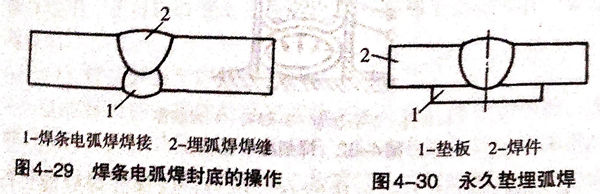

這是一種比較簡單易行的(de)方(fang)法(fa)，并且(qie)焊(han)(han)(han)(han)件也不需要精確(que)裝配，缺點是生(sheng)產效率(lv)較低。操作時先用焊(han)(han)(han)(han)條(tiao)電弧(hu)焊(han)(han)(han)(han)在焊(han)(han)(han)(han)件背面焊(han)(han)(han)(han)一道封底焊(han)(han)(han)(han)縫，其焊(han)(han)(han)(han)縫厚度應保證(zheng)正面埋弧(hu)焊(han)(han)(han)(han)時不燒穿，如圖4-29所示。先用焊(han)(han)(han)(han)條(tiao)電弧(hu)焊(han)(han)(han)(han)封底后，認真(zhen)清(qing)理(li)焊(han)(han)(han)(han)縫，除去各種焊(han)(han)(han)(han)接缺陷(xian)后，在正面進(jin)行埋弧(hu)焊(han)(han)(han)(han)。
2. 永(yong)久(jiu)墊埋弧焊(han)的操作
焊(han)(han)前在焊(han)(han)件(jian)(jian)背(bei)面裝焊(han)(han)一(yi)(yi)塊墊(dian)板(ban)，墊(dian)板(ban)應與(yu)焊(han)(han)件(jian)(jian)緊(jin)密貼(tie)牢(lao)并用定位(wei)焊(han)(han)縫(feng)固定，其(qi)間隙(xi)不得(de)超過(guo)(guo)0.5~1.0mm,否則(ze)液(ye)態(tai)金(jin)屬會(hui)從(cong)間隙(xi)處流出，在背(bei)面形成缺陷。焊(han)(han)接(jie)過(guo)(guo)程中，有部分墊(dian)板(ban)熔入焊(han)(han)縫(feng)，與(yu)焊(han)(han)件(jian)(jian)牢(lao)牢(lao)焊(han)(han)在一(yi)(yi)起，留在焊(han)(han)件(jian)(jian)上，墊(dian)板(ban)材料應與(yu)焊(han)(han)件(jian)(jian)材料相同。永久墊(dian)焊(han)(han)接(jie)時焊(han)(han)件(jian)(jian)的(de)裝配如圖4-30所示。
永久墊埋弧焊用于小直(zhi)徑容器環縫和無人孔裝置的筒(tong)體(ti)環縫的焊接。
3. 純銅墊埋(mai)弧焊的操作

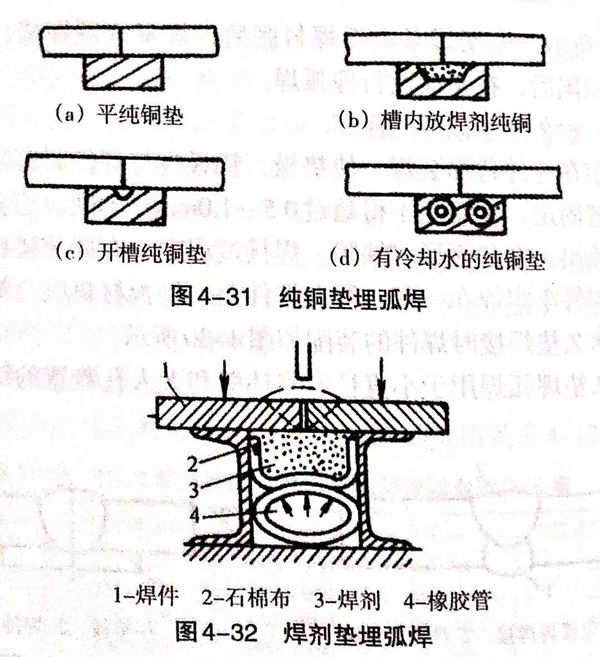

純(chun)銅(tong)墊靠焊接(jie)夾具緊貼在接(jie)頭背(bei)面(mian)(mian)，與焊件之間(jian)間(jian)隙不得大(da)于0.5mm.為(wei)了(le)保證焊縫能(neng)達到單面(mian)(mian)焊雙面(mian)(mian)成形(xing)(xing)的(de)(de)(de)(de)目(mu)的(de)(de)(de)(de)，純(chun)銅(tong)墊接(jie)觸焊件的(de)(de)(de)(de)一(yi)側(ce)可開槽，槽的(de)(de)(de)(de)寬度為(wei)10~20mm,深為(wei)1.5~2.5mm,根部加工成圓弧形(xing)(xing)，槽的(de)(de)(de)(de)中心要與焊件的(de)(de)(de)(de)間(jian)隙對準。如果(guo)槽內要放焊劑，則槽的(de)(de)(de)(de)寬度和(he)深度都要相(xiang)應地加大(da)。各種形(xing)(xing)式(shi)的(de)(de)(de)(de)純(chun)銅(tong)墊如圖(tu)4-31所(suo)示(shi)。
4. 焊劑墊埋弧焊的操作
根據焊件(jian)(jian)厚(hou)(hou)度，在焊件(jian)(jian)背(bei)面(mian)(mian)(mian)墊上(shang)(shang)一層厚(hou)(hou)度為30~100mm的(de)焊劑(ji)(ji)，焊劑(ji)(ji)的(de)下(xia)(xia)面(mian)(mian)(mian)是一層絕緣的(de)石棉板(ban)，石棉板(ban)下(xia)(xia)面(mian)(mian)(mian)是封閉的(de)橡膠管，有一端可(ke)通(tong)人(ren)壓(ya)縮空氣(qi)時，焊劑(ji)(ji)就均勻地向上(shang)(shang)頂緊接頭(tou)下(xia)(xia)表面(mian)(mian)(mian)。焊接時，電(dian)弧將熔透焊件(jian)(jian)并(bing)熔化部分下(xia)(xia)面(mian)(mian)(mian)的(de)焊劑(ji)(ji)，形成(cheng)單面(mian)(mian)(mian)焊雙面(mian)(mian)(mian)成(cheng)形的(de)焊縫（圖4-32).

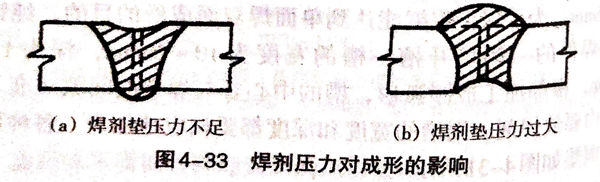

操作時，要適(shi)當調(diao)節壓(ya)(ya)縮空氣壓(ya)(ya)力，以保證焊(han)縫(feng)能良好成形。焊(han)劑壓(ya)(ya)力過(guo)大或過(guo)小，會在焊(han)縫(feng)背面形成凹槽或凸起（圖4-33).
5. 雙面對接埋(mai)弧(hu)焊的操作
當焊(han)件背面(mian)加墊有困難時，可采用無(wu)墊的(de)雙面(mian)焊(han)。無(wu)墊焊(han)接(jie)時，對焊(han)件邊緣的(de)準備和裝配質量要求(qiu)較高，焊(han)件間(jian)(jian)隙為(wei)0，局部不超(chao)過1mm,否則第一面(mian)焊(han)接(jie)時液態金屬(shu)容易從(cong)間(jian)(jian)隙中(zhong)流出，燒(shao)穿焊(han)縫(feng)。為(wei)了有一定的(de)焊(han)縫(feng)厚(hou)度(du)(du)，同時又(you)不致燒(shao)穿，在第一面(mian)焊(han)接(jie)，要求(qiu)焊(han)縫(feng)厚(hou)度(du)(du)為(wei)鋼板(ban)厚(hou)度(du)(du)的(de)60%~70%.
