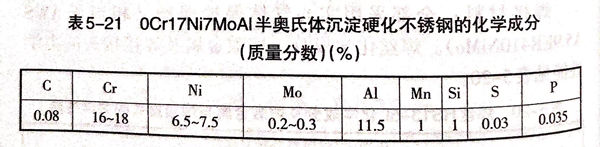

高壓容器材質為0Cr17Ni7MoAl不銹(xiu)鋼，壁厚為7mm,化學成分見表5-21.

兩半球殼體對接采用自動鎢(wu)極氬弧焊打底，埋弧焊填充及蓋面工藝制造。

焊接工藝(yi)如下：

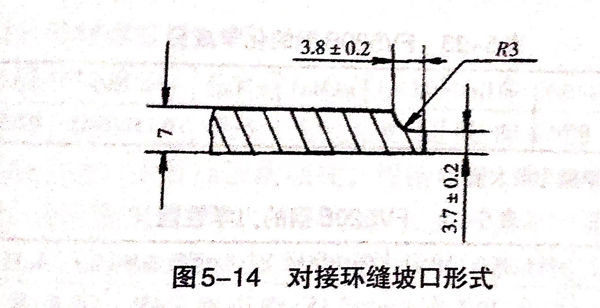

 ①. 兩(liang)半球(qiu)殼體對接坡口形式如(ru)圖(tu)5-14所示。

 ②. 氬(ya)弧(hu)焊(han)和埋弧(hu)焊(han)用焊(han)絲成分(fen)均與母材相(xiang)同(tong)，直(zhi)徑均為2mm,焊(han)劑牌(pai)號為HJ260.

 ③. 焊件焊前進行(xing)噴(pen)砂處理(li)。

 ④. 用手工(gong)鎢(wu)極氬弧焊進行定(ding)位(wei)，不(bu)填焊絲(si)，定(ding)位(wei)間距為50mm,對接處間隙不(bu)大(da)于0.5mm.

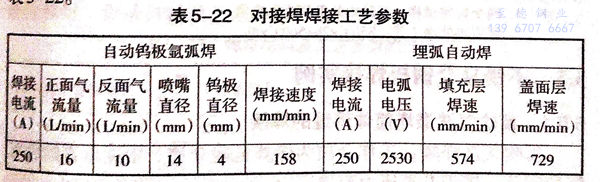

 ⑤. 將定位焊(han)后(hou)的球形(xing)容器置于專用的焊(han)接轉胎(tai)上采用自(zi)動鎢極氬(ya)弧焊(han)打底(di)，采用埋弧自(zi)動焊(han)填充蓋(gai)面(mian)，焊(han)接工藝參數見(jian)表5-22.

 ⑥. 焊接后的高壓容(rong)器接頭強度(du)達到母(mu)(mu)材(cai)的98%,沖擊韌度(du)達到母(mu)(mu)材(cai)的60%,容(rong)器的低(di)溫及(ji)常溫疲勞試驗均合格(ge)，容(rong)器的性能滿足設計和(he)使(shi)用要求。
