亚洲欧美色综合一区二区在线

NS 334 (Hastelloy C-276)

 Hastelloy C-276合金中外牌號： 美國UNS：N10276 ，德國DIN： NiMo16Cr15W  W-Nr: 2.4819  中國GB/T: NS 334  英國BS： NA 17D  化學成分標號：00Cr16Ni60Mo16W4

 （00Cr16Ni60Mo16W4 ）Hastelloy C-276 合金于1965年問世，1970年后采用爐外精煉工藝（AOD,VOD）進行生產，以獲得超低碳（C ≤ 0.02% )和高純度的合金內在質量。為了降低0Cr16Ni60Mo16W4合金的焊后和熱成型后晶間腐蝕的敏感性和脆性，克服Hastelloy C合金焊接后或熱成型后尚需要進行固溶處理的嚴重缺點，除降低碳含量（C ≤ 0.02% )外，還降低了合金中的硅含量到≤ 0.08%。降低碳含量可減少合金中的碳化物析出的數量；降低硅含量可減少合金中金屬間相的沉淀數量，從而達到提高合金耐晶間腐蝕性能的目的。與此同時，合金的塑性、韌性和加工成型也有極大的改善。

一、化學成(cheng)分

   00Cr16Ni60Mo16W4 合金化學(xue)成分見下表，其特(te)點是(shi)低碳(tan)、低硅。

二、耐(nai)蝕性(xing)能

  1. 全面(mian)腐蝕

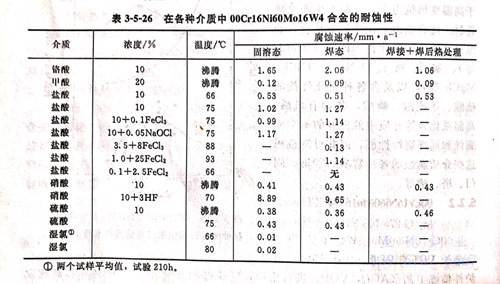

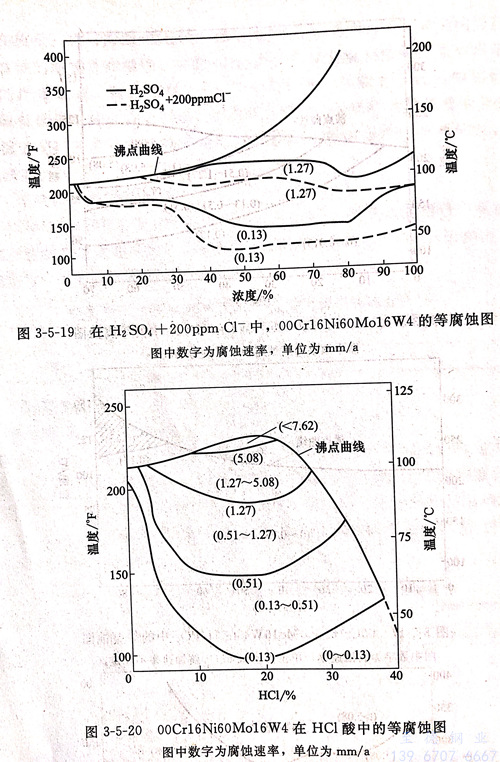

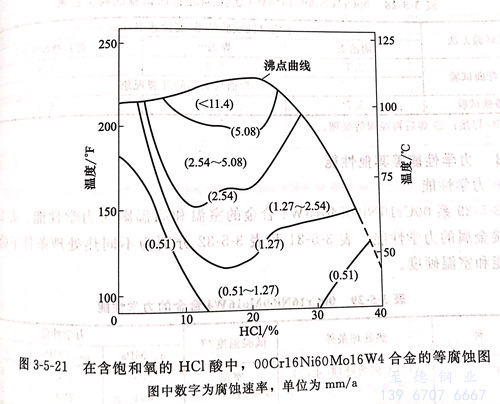

  一(yi)般情況0Cr16Ni60Mo16W4的(de)(de)腐蝕(shi)(shi)(shi)數據對00Cr16Ni60Mo16W4也是適(shi)用(yong)的(de)(de)。表(biao)3-5-26和圖(tu)3-5-16~圖(tu)3-5-21列出了該合金本身進行(xing)腐蝕(shi)(shi)(shi)試驗所(suo)取得的(de)(de)結(jie)果。顯然，00Cr16Ni60Mo16W4合金固溶態的(de)(de)耐蝕(shi)(shi)(shi)特點與(yu)0Cr16Ni60Mo16W4完全一(yi)致(zhi)。因(yin)此，前述 0Cr16Ni60Mo16W4 合金的(de)(de)耐蝕(shi)(shi)(shi)性結(jie)果仍可適(shi)用(yong)于00Cr16Ni60Mo16W4合金。

  2. 局部腐蝕

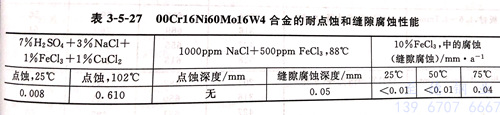

  試驗表明，00Cr16Ni60Mo16W4 合金的晶間腐蝕敏感性遠比0Cr16Ni60Mo16W4低。但是，當在600~1150℃敏化或焊后冷卻時，此合金中仍有二次碳化物和一些金屬間相析出，因而在某些介質條件下仍然影響00Cr16Ni60Mo16W4 合金在焊接用途的使用。在5%FeCl₃+10%NaCl溶液中，室溫下試驗72h,00Cr16Ni60Mo16W4合金無論是焊態、固溶態，還是焊后熱處理態均無點蝕產生。表3-5-27系在一些介質中，00Cr16Ni60Mo16W4 合金耐點蝕試驗結果。

  在10%FeCl₃ 中進行的縫隙腐蝕試驗結果標準，00Cr16Ni60Mo16W4  耐縫隙腐蝕性能也是較好的。

 3. 加速(su)腐蝕試(shi)驗

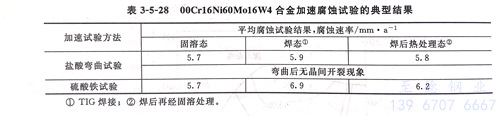

   加(jia)(jia)速(su)腐(fu)蝕(shi)(shi)試驗(yan)(yan)(yan)是(shi)為了迅(xun)速(su)確定 Hastelloy C-276合金(jin)的耐(nai)蝕(shi)(shi)性(xing)是(shi)否(fou)滿足工(gong)廠實(shi)(shi)際(ji)腐(fu)蝕(shi)(shi)環境的需(xu)要。加(jia)(jia)速(su)腐(fu)蝕(shi)(shi)試驗(yan)(yan)(yan)所選用的介質一般要較實(shi)(shi)際(ji)使用條件更加(jia)(jia)苛刻(ke)。對鎳鉻鉬型耐(nai)蝕(shi)(shi)合金(jin)而(er)言，按規定要進行鹽酸(suan)彎曲試驗(yan)(yan)(yan)和(he)硫(liu)酸(suan)鐵試驗(yan)(yan)(yan)。

   鹽酸彎(wan)曲(qu)試驗(yan)系10%沸騰HCI酸中試驗(yan)24小(xiao)時，然后將試樣彎(wan)曲(qu)180°。焊接試樣則要求垂直于(yu)焊縫方(fang)向(xiang)彎(wan)曲(qu)，且彎(wan)曲(qu)中部位要位于(yu)熱影響區。彎(wan)曲(qu)后的(de)試樣在放大10倍下觀察有(you)無晶間開裂(lie)現(xian)象。

   硫酸鐵試驗系在50%H₂SO₄+42g/LFe₂₍SO₄₎₃沸騰溶液中試驗24h。若有晶間腐蝕存在，則試樣的腐蝕會加速。對于Hastelloy C-276合金，可允許的最高腐蝕速率為1.02mm/月或12.24mm/a。

三、力學性能

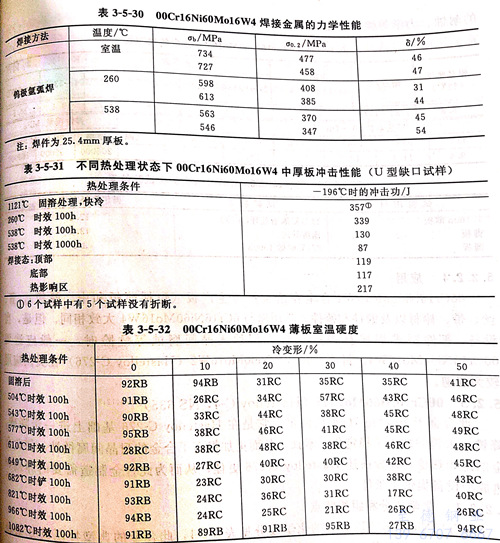

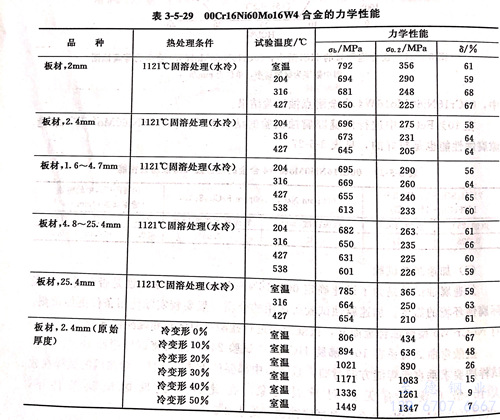

  表 3-5-29 系 00Cr16Ni60Mo16W4 合(he)金的(de)室溫(wen)和(he)高溫(wen)瞬時力學性能(neng)(neng)。表 3-5-30 則系焊接金屬的(de)力學性能(neng)(neng)。 表 3-5-31 和(he) 表 3-5-32 分別為不同熱處理條件下的(de)低溫(wen)沖擊性能(neng)(neng)和(he)室溫(wen)硬度。

四、物理性能

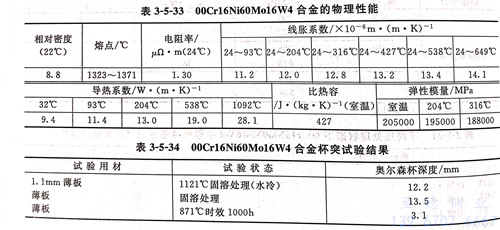

  00Cr16Ni60Mo16W4 合金的物理性能件下表

五、焊接性能

Hastelloy C-276合(he)金焊(han)(han)接(jie)性能良好，可以采用通用的(de)焊(han)(han)接(jie)方(fang)法(fa)進行(xing)焊(han)(han)接(jie)無(wu)特殊困難。而(er)TIG、MIG和手工電弧(hu)焊(han)(han)則是最(zui)常用的(de)。但當用于(yu)耐蝕用途時(shi)，不推(tui)薦選用乙(yi)炔焊(han)(han)方(fang)法(fa)。焊(han)(han)接(jie)過程中要防(fang)止熱輸(shu)入過大，對于(yu)埋弧(hu)焊(han)(han)更應(ying)特別注意(yi)。

六、冷熱加工(gong)及成型(xing)性能

  0Cr16Ni60Mo16W4合金冷加(jia)(jia)(jia)工(gong)(gong)并(bing)無特殊困難。但是(shi)，其(qi)熱(re)(re)加(jia)(jia)(jia)工(gong)(gong)則是(shi)鎳基(ji)耐蝕合金中較(jiao)困難的(de)(de)(de)一種。這并(bing)不(bu)是(shi)由(you)(you)于(yu)其(qi)熱(re)(re)塑(su)(su)性(xing)低，而是(shi)由(you)(you)于(yu)變形抗力大，加(jia)(jia)(jia)工(gong)(gong)工(gong)(gong)藝(yi)控制要(yao)求(qiu)嚴格所致。圖(tu)3-5-14和圖(tu)3-5-15系國內對0Cr16Ni60Mo16W4合金的(de)(de)(de)熱(re)(re)塑(su)(su)性(xing)進(jin)行試驗所取得的(de)(de)(de)結果。顯(xian)然，電(dian)渣重熔(rong)冶煉(lian)可明顯(xian)提(ti)高(gao)此合金的(de)(de)(de)熱(re)(re)塑(su)(su)性(xing)。合金鍛態的(de)(de)(de)熱(re)(re)塑(su)(su)性(xing)高(gao)于(yu)鑄態。合金的(de)(de)(de)熱(re)(re)加(jia)(jia)(jia)工(gong)(gong)及熱(re)(re)成(cheng)型溫度(du)以(yi)1000~1200℃為(wei)宜。

七、熱(re)處(chu)理

 在沒(mei)有特殊規定和要求(qiu)的情(qing)況下(xia)，Hastelloy C-276合金進行固溶處理，即在1121℃下(xia)加熱(re)后急(ji)冷。在此(ci)種狀態(tai)下(xia)，Hastelloy C-276合金才具有最(zui)佳的耐蝕、力學綜合性(xing)能。

八、應用(yong)

Hastelloy C-276合金在冶金廠可(ke)生產板、管、絲、帶、棒材以及(ji)鍛件(jian)和鑄件(jian)。此(ci)合金由(you)于在氯化物以及(ji)含各種有機(ji)酸(suan)的(de)硫酸(suan)、亞硫酸(suan)、磷酸(suan)、各種有機(ji)酸(suan)、高溫氟化氫等介質中的(de)良好的(de)耐全面腐(fu)蝕和局部(bu)腐(fu)蝕性能，因此(ci)可(ke)制造(zao)耐這(zhe)些介質腐(fu)蝕的(de)各種容器、管道、閥(fa)門、塔(ta)、槽等。
