亚洲欧美色综合一区二区在线

NS 321 (Hastelloy B )

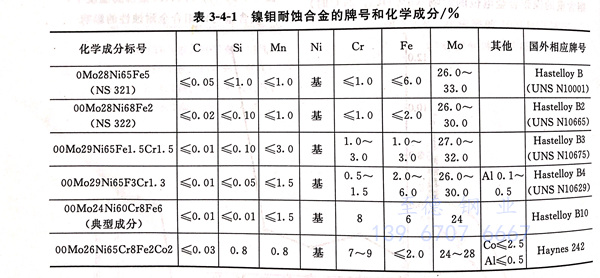

0Mo28Ni65Fe5 、NS 321、Hastelloy B 合金的化學成分列入表3-4-1中

一、組(zu)織特點

NS 321、Hastelloy B 合金固溶處理態為過飽和固溶體，在中溫時效態會有金屬間相，如Ni₄Mo(β),Ni₃Mo(γ),碳化物如Mo₆C、M₂C等在基體上和沿晶界析出，會對此合金的性能產生不利的影響。

二、耐腐蝕性能

 1. 全面腐蝕

  0Mo28Ni65Fe5、Hastelloy B 合金在所有(you)大氣(qi)(qi)條件(jian)下（包括(kuo)海洋(yang)(yang)和工業(ye)大氣(qi)(qi)）都具有(you)較好的(de)耐蝕(shi)性。表3-4-2列出(chu)了(le)在大氣(qi)(qi)中放置12年和23年后的(de)試驗結果。在海洋(yang)(yang)大氣(qi)(qi)中，其(qi)腐(fu)蝕(shi)速率僅為工業(ye)氣(qi)(qi)氛(fen)中的(de)1/7,但其(qi)點蝕(shi)深度(du)要比在工業(ye)氣(qi)(qi)氛(fen)中深一些。

  在(zai)天(tian)然水和高純(chun)水中(zhong)，0Mo28Ni65Fe5 、Hastelloy B 合(he)金耐(nai)蝕(shi)性能極佳。例如(ru)，在(zai)河水，井水等天(tian)然水中(zhong)，腐(fu)蝕(shi)速率一(yi)般≤0.025mm/a.在(zai)海水中(zhong)，當(dang)處于靜止(zhi)或流速較(jiao)慢的狀(zhuang)態(tai)時，0Mo28Ni65Fe5 合(he)金的耐(nai)全面腐(fu)蝕(shi)性能較(jiao)純(chun)鎳稍低，但耐(nai)點蝕(shi)和縫隙腐(fu)蝕(shi)性要優于純(chun)鎳。

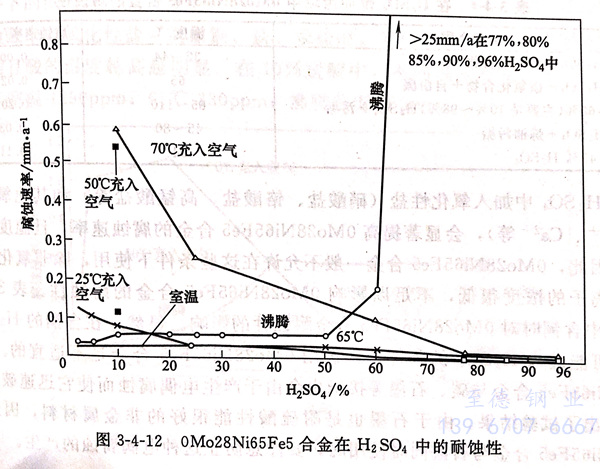

  在各種酸介(jie)質中(zhong)的耐蝕(shi)性見圖3-4-12~圖3-4-16 及(ji)表3-4-3~表3-4-19。

  ①. 在硫(liu)酸(suan)中

   在(zai)不(bu)充空氣的(de)(de)(de)(de)和非氧化(hua)性(xing)的(de)(de)(de)(de)硫酸(suan)(suan)中，耐蝕(shi)(shi)性(xing)是(shi)非常好的(de)(de)(de)(de)，可(ke)應用的(de)(de)(de)(de)濃(nong)(nong)度(du)(du)(du)、溫(wen)度(du)(du)(du)范(fan)圍相當寬。例如，在(zai)100℃以(yi)(yi)下(xia)所有(you)濃(nong)(nong)度(du)(du)(du)的(de)(de)(de)(de)硫酸(suan)(suan)中，0Mo28Ni65Fe5 合(he)金(jin)(jin)的(de)(de)(de)(de)腐蝕(shi)(shi)速率小于(yu)0.125mm/a;在(zai)115℃以(yi)(yi)下(xia)的(de)(de)(de)(de)任何濃(nong)(nong)度(du)(du)(du)硫酸(suan)(suan)中≤5mm/a;在(zai)沸騰溫(wen)度(du)(du)(du)以(yi)(yi)下(xia)的(de)(de)(de)(de)硫酸(suan)(suan)中，0Mo28Ni65Fe5合(he)金(jin)(jin)的(de)(de)(de)(de)耐硫酸(suan)(suan)腐蝕(shi)(shi)的(de)(de)(de)(de)濃(nong)(nong)度(du)(du)(du)可(ke)達60%;濃(nong)(nong)度(du)(du)(du)再高，由于(yu)硫酸(suan)(suan)本身的(de)(de)(de)(de)高氧化(hua)性(xing)，0Mo28Ni65Fe5 合(he)金(jin)(jin)要受到嚴重(zhong)腐蝕(shi)(shi)。在(zai)稀硫酸(suan)(suan)中，0Mo28Ni65Fe5合(he)金(jin)(jin)的(de)(de)(de)(de)耐蝕(shi)(shi)性(xing)隨充人空氣而降低，且(qie)當硫酸(suan)(suan)濃(nong)(nong)度(du)(du)(du)在(zai)5%~10%時最為明(ming)顯。圖(tu)3-4-12 和表3-4-3系(xi)一些試驗結果(guo)。

   在(zai)生產醇(chun)類過程中，也常(chang)常(chang)遇到濃度為(wei)45%~65%,溫度115~120℃的硫酸(suan)。采(cai)用其(qi)他材料，例如不銹鋼、鎳基(ji)或(huo)銅基(ji)合金，在(zai)靜(jing)止和低流速(su)條件下(xia)，腐(fu)蝕(shi)速(su)率(lv)可≤0.5mm/a.但在(zai)高(gao)流速(su)、高(gao)溫條件下(xia)，腐(fu)蝕(shi)速(su)率(lv)要超過2.5mm/a.然而，0Mo28Ni65Fe5合金在(zai)45%~65% 硫酸(suan),115℃的工廠試驗條件下(xia)的結果表明(ming)，其(qi)腐(fu)蝕(shi)速(su)率(lv)僅(jin)為(wei)1mm/a。

   硫(liu)酸也(ye)常常用于石(shi)油產品(pin)的精煉以(yi)去除樹(shu)脂、瀝青或類膠物(wu)質。0Mo28Ni65Fe5合金在此種條件(jian)下的耐(nai)蝕性(xing)也(ye)是非常好的，見表 3-4-4，用 0Mo28Ni65Fe5 合金鑄(zhu)造(zao)的泵、閥等部件(jian)是適用的。

   向硫酸中加入氧化性鹽（硝酸鹽、鉻酸鹽、高錳酸鹽等）和其他氧化性離子（Fe³⁺、Ca²⁺等），會顯著提高0Mo28Ni65Fe5、Hastelloy B 合金的腐蝕速率，且溫度越高越嚴重。因此，0Mo28Ni65Fe5合金一般不允許在這些條件下使用，除非氧化性鹽和氧化性離子的濃度很低，不足以影響0Mo28Ni65Fe5合金的耐蝕性。表3-4-5系硫酸中含銅時對0Mo28Ni65Fe5合金耐蝕性的影響。顯然，在含銅的硫酸中或銅有可能進入硫酸的條件下，選用0Mo28Ni65Fe5 合金是不適宜的。此外，0Mo28Ni65Fe5 合金與碳、石墨等接觸也會由于產生電偶腐蝕而使它迅速破壞，表3-4-6示出了試驗結果。由于石墨也是耐硫酸性能很好的非金屬材料，因此，當0Mo28Ni65Fe5 合金與石墨同時使用時，要注意防止這種電偶腐蝕的產生。

  ②. 在鹽酸中

   在(zai)未充入空(kong)氣的(de)(de)(de)(de)鹽(yan)酸中，0Mo28Ni65Fe5、Hastelloy B 合(he)(he)金(jin)(jin)在(zai)常壓(ya)下任何濃度、任何溫度下都是耐(nai)蝕(shi)的(de)(de)(de)(de)。Ni-Mo耐(nai)蝕(shi)合(he)(he)金(jin)(jin)包括0Mo28Ni65Fe5 在(zai)內是耐(nai)鹽(yan)酸性能最好的(de)(de)(de)(de)一(yi)類合(he)(he)金(jin)(jin)。作(zuo)為耐(nai)鹽(yan)酸的(de)(de)(de)(de)金(jin)(jin)屬(shu)材料(liao)，目前也只(zhi)有金(jin)(jin)屬(shu)鉬、鋯、鎢(wu)、鉭的(de)(de)(de)(de)耐(nai)蝕(shi)性能超過Ni-Mo耐(nai)蝕(shi)合(he)(he)金(jin)(jin)。

   圖3-4-13和表(biao)3-4-7系(xi)0Mo28Ni65Fe5合金(jin)在(zai)鹽酸(suan)(suan)(suan)中(zhong)的(de)(de)(de)試驗(yan)(yan)結果(guo)。從這些結果(guo)可(ke)以(yi)看出，0Mo28Ni65Fe5合金(jin)的(de)(de)(de)耐(nai)蝕性(xing)(xing)受鹽酸(suan)(suan)(suan)中(zhong)有無空氣(qi)存在(zai)的(de)(de)(de)影響很大(da)；當酸(suan)(suan)(suan)中(zhong)有空氣(qi)存在(zai)時(shi)，對0Mo28Ni65Fe5 合金(jin)的(de)(de)(de)耐(nai)蝕性(xing)(xing)的(de)(de)(de)不良(liang)影響以(yi)鹽酸(suan)(suan)(suan)濃度(du)5%~10%時(shi)最為明顯。表(biao)3-4-8系(xi)在(zai)氣(qi)相中(zhong)充氮和充氧(yang)十氮時(shi)的(de)(de)(de)試驗(yan)(yan)結果(guo)，同樣可(ke)看出氧(yang)的(de)(de)(de)不良(liang)影響。某些有機和無機含水氯(lv)化(hua)物處理過程(cheng)中(zhong)會有鹽酸(suan)(suan)(suan)產生。在(zai)一些氯(lv)化(hua)碳氫化(hua)物條件下，熱蒸汽的(de)(de)(de)冷凝(ning)可(ke)以(yi)產生較高濃度(du)的(de)(de)(de)鹽酸(suan)(suan)(suan)，0Mo28Ni65Fe5 合金(jin)在(zai)這些條件下的(de)(de)(de)試驗(yan)(yan)結果(guo)見表(biao)3-4-9。

   當鹽酸(suan)中(zhong)有氧化性(xing)鹽，例如銅、鐵(tie)、汞鹽時(shi)，0Mo28Ni65Fe5 合(he)金的(de)(de)耐蝕性(xing)要下降，而且(qie)酸(suan)的(de)(de)溫度越高越明顯。在10%鹽酸(suan)中(zhong)，不同溫度所允(yun)許的(de)(de)FeCl3的(de)(de)濃(nong)度限為：室(shi)溫1290ppm; 65℃ 330ppm; 沸騰溫度26ppm.

  ③. 在氫氟酸(suan)中

  在(zai)氫氟酸(suan)中進行有限(xian)的(de)(de)(de)(de)試驗(yan)表明，0Mo28Ni65Fe5、Hastelloy B 合(he)金(jin)(jin)可(ke)耐(nai)(nai)≤100℃,不含空氣的(de)(de)(de)(de)HF酸(suan)的(de)(de)(de)(de)腐蝕(shi)。但(dan)在(zai)恒沸點(dian)濃(nong)(nong)度(du)38%~40%HF、沸騰(teng)為115℃的(de)(de)(de)(de)氫氟酸(suan)中會使(shi)0Mo28Ni65Fe5合(he)金(jin)(jin)受到(dao)(dao)腐蝕(shi)，結果(guo)見(jian)(jian)表3-4-10。高于(yu)恒沸點(dian)濃(nong)(nong)度(du)的(de)(de)(de)(de)HF酸(suan)，可(ke)通過無水HF溶(rong)于(yu)水而(er)得到(dao)(dao)。對于(yu)濃(nong)(nong)度(du)≥70%的(de)(de)(de)(de)HF酸(suan)，0Mo28Ni65Fe5、Hastelloy B 合(he)金(jin)(jin)的(de)(de)(de)(de)耐(nai)(nai)蝕(shi)性(xing)反而(er)較(jiao)耐(nai)(nai)低濃(nong)(nong)度(du)HF酸(suan)的(de)(de)(de)(de)性(xing)能要好(hao)。0Mo28N165Fe5合(he)金(jin)(jin)在(zai)HF酸(suan)再生條件下的(de)(de)(de)(de)腐蝕(shi)情況見(jian)(jian)表3-4-11,顯然，此合(he)金(jin)(jin)的(de)(de)(de)(de)耐(nai)(nai)蝕(shi)性(xing)良好(hao)。

  ④. 在磷酸中

   0Mo28Ni65Fe5、Hastelloy B 合金耐H₃PO₄腐蝕，一些試驗結果見圖3-4-14及表3-4-12和表3-4-13.由圖表可知除充入空氣時和加壓高溫下，0Mo28Ni65Fe5耐蝕性稍有降低外，其耐H₃OP₄性能是良好的。但是，0Mo28Ni65Fe5 合金不耐濕法H₃PO₄的腐蝕，因為，酸中含有氫氟酸、氫氟硅酸、殘余的硫酸以及鐵鹽和鋁鹽，此種酸在本質上呈氧化性，使0Mo28Ni65Fe5合金的腐蝕速率可高達25mm/a以上。

   ⑤. 在(zai)醋酸中

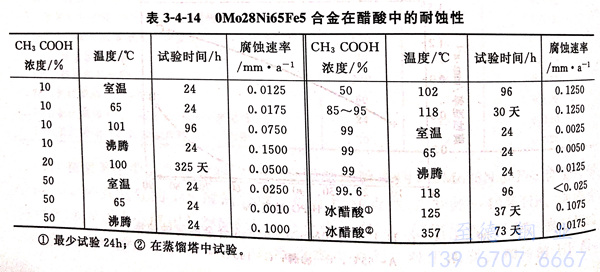

   在苛刻的(de)(de)(de)腐(fu)蝕(shi)條件下，即(ji)在未充(chong)空氣的(de)(de)(de)沸騰溫度下，在10%~50%濃度的(de)(de)(de)醋(cu)(cu)酸(suan)中(zhong)，0Mo28Ni65Fe5合(he)金(jin)的(de)(de)(de)腐(fu)蝕(shi)速(su)率(lv)(lv)不(bu)超(chao)過(guo)0.125~0.150mm/a。當然，醋(cu)(cu)酸(suan)中(zhong)有(you)空氣存(cun)在，同樣加(jia)速(su)此合(he)金(jin)的(de)(de)(de)腐(fu)蝕(shi)。但是在純的(de)(de)(de)高(gao)濃度醋(cu)(cu)酸(suan)或者冰醋(cu)(cu)酸(suan)中(zhong)，充(chong)人空氣對0Mo28Ni65Fe5 合(he)金(jin)的(de)(de)(de)耐蝕(shi)性影響(xiang)則很小(xiao)。向(xiang)醋(cu)(cu)酸(suan)中(zhong)加(jia)入NaCl時，將有(you)少量HC1酸(suan)形(xing)成。雖然稍提高(gao)0Mo28Ni65Fe5合(he)金(jin)的(de)(de)(de)腐(fu)蝕(shi)速(su)率(lv)(lv)，但由于0Mo28Ni65Fe5合(he)金(jin)的(de)(de)(de)耐鹽酸(suan)性能(neng)良好，故影響(xiang)并(bing)不(bu)顯著(zhu)。表(biao)3-4-14系0Mo28Ni65Fe5 合(he)金(jin)在醋(cu)(cu)酸(suan)中(zhong)的(de)(de)(de)耐蝕(shi)性。

  ⑥. 在(zai)甲酸(suan)中

  此種(zhong)算對 0Mo28Ni65Fe5、Hastelloy B 合金的(de)腐蝕(shi)較(jiao)醋酸(suan)(suan)嚴(yan)重。通(tong)入空氣和酸(suan)(suan)中有(you)氧(yang)化劑存在同樣加速 0Mo28Ni65Fe5、Hastelloy B 合金的(de)腐蝕(shi)。在甲酸(suan)(suan)中的(de)試(shi)(shi)驗結果(guo)見圖(tu)3-4-15。在其他有(you)機酸(suan)(suan)中：試(shi)(shi)驗結果(guo)見表 3-4-15。

  ⑦. 在堿(jian)和鹽中

    試驗表明，0Mo28Ni65Fe5、Hastelloy B 合金在濃度≤70%NaOH、溫度≤120℃條件下，其腐蝕速率僅為0.050mm/a;在沸點為165℃的60%NaOH和沸點為191℃的70%NaOH中，其腐蝕速率≤0.50mm/a;在100~180℃,濃度為60%的Na₂S溶液中，腐蝕速率為0.55mm/a。

    在一些中(zhong)性(xing)(xing)(xing)和(he)堿性(xing)(xing)(xing)非(fei)氧化(hua)(hua)性(xing)(xing)(xing)鹽(yan)(yan)中(zhong)，0Mo28Ni65Fe5 合金(jin)的耐蝕性(xing)(xing)(xing)良(liang)好。在非(fei)氧化(hua)(hua)性(xing)(xing)(xing)酸性(xing)(xing)(xing)鹽(yan)(yan)中(zhong)（氯化(hua)(hua)物(wu)、硫酸鹽(yan)(yan)和(he)氟化(hua)(hua)物(wu)鹽(yan)(yan)）的試驗(yan)(yan)結(jie)果(guo)見表3-4-16,顯然(ran)，0Mo28Ni65Fe5 合金(jin)也是耐蝕的。但是，在氧化(hua)(hua)性(xing)(xing)(xing)酸性(xing)(xing)(xing)鹽(yan)(yan)中(zhong)，例如氯化(hua)(hua)鐵、氯化(hua)(hua)銅、硫酸鐵、硫酸銅等溶液(ye)中(zhong)，0Mo28Ni65Fe5僅在非(fei)常(chang)稀(xi)的溶液(ye)中(zhong)才耐蝕；濃度稍高，便會受(shou)到(dao)嚴重腐蝕，一些試驗(yan)(yan)結(jie)果(guo)見表3-4-17。

  ⑧. 在(zai)鹵(lu)素(su)元素(su)及(ji)其氫化(hua)物氣體中

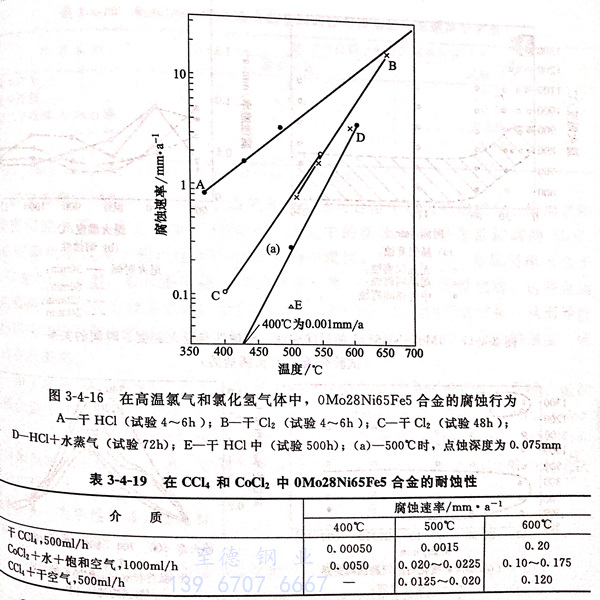

  氟、氯(lv)、溴(xiu)等鹵素(su)元素(su)中(zhong)(zhong)，在氯(lv)化氫、氟化氫等高(gao)溫(wen)氣體中(zhong)(zhong)，0Mo28Ni65Fe5合金的(de)試驗(yan)結果見表(biao)3-4-18和圖3-4-16。由表(biao)可知，在干(gan)氯(lv)、干(gan)溴(xiu)和高(gao)溫(wen)碘氣體中(zhong)(zhong)，0Mo28Ni65Fe5合金是極耐蝕的(de)，但在濕態下則腐蝕嚴重，不能(neng)選用(yong)。試驗(yan)表(biao)明，在CCl4 和 CoCl2 高(gao)溫(wen)氣體中(zhong)(zhong)，0Mo28Ni65Fe5、Hastelloy B 合金的(de)耐蝕性相對好，而(er)且即使介質中(zhong)(zhong)含有水分，此合金也同樣耐腐蝕，見表(biao) 3-4-19。

  0Mo28Ni65Fe5、Hastelloy B 合(he)金由于鉬含量高(gao)，且鉬的(de)氟(fu)化物易(yi)揮發，因此在(zai)高(gao)溫(wen)氟(fu)氣(qi)中(zhong)，0Mo28Ni65Fe5是(shi)(shi)不耐蝕的(de)。例(li)如，在(zai)600℃,氟(fu)氣(qi)流量為75~100ml/min條件下，0Mo28Ni65Fe5合(he)金厚0.95mm的(de)試樣，經(jing)95h試驗(yan)后(hou)受到了嚴重(zhong)腐(fu)蝕。然而，在(zai)高(gao)溫(wen)HF氣(qi)中(zhong)，0Mo28Ni65Fe5合(he)金則是(shi)(shi)耐蝕的(de)（在(zai)500~600℃ HF氣(qi)中(zhong)，經(jing)36小時試驗(yan)，其腐(fu)蝕速率僅為0.050mm/a).

  ⑨. 在氧（空氣(qi)(qi)）、硫、氣(qi)(qi)體(ti)中

  由于0Mo28Ni65Fe5、Hastelloy B 合金不含鉻，而且鉬的氧化膜（例如，在此合金表面形成NiMoO₄)在750℃條件下極易脫落。因而，0Mo28Ni65Fe5的高溫抗氧化性很差，也由于此合金不含鉻且鎳含量高，因而在含硫和硫化物的高溫氣體中耐蝕性不良。

 2. 晶間腐蝕(shi)

 0Mo28Ni65Fe5、Hastelloy B 合(he)金(jin)雖(sui)然固(gu)溶態耐蝕(shi)(shi)，特別是(shi)耐鹽酸、硫酸等的(de)性(xing)能很好(hao)，但是(shi)一(yi)旦經過焊(han)接，再在鹽酸、硫酸中使(shi)用(yong)，則在焊(han)縫處易(yi)出(chu)現刀口(kou)腐蝕(shi)(shi)，在熱影響(xiang)區出(chu)現晶間(jian)腐蝕(shi)(shi)。圖(tu)3-4-17 和(he)圖(tu)3-4-18 系一(yi)些(xie)試(shi)驗結(jie)果。由圖(tu)可知，0Mo28Ni65Fe5 合(he)金(jin)有兩(liang)個敏(min)化(hua)(hua)區：1200~1300℃的(de)高溫(wen)敏(min)化(hua)(hua)區和(he)600~900℃的(de)中溫(wen)敏(min)化(hua)(hua)區。經過兩(liang)個敏(min)化(hua)(hua)區時，0Mo28Ni65Fe5合(he)金(jin)產(chan)(chan)生(sheng)晶間(jian)腐蝕(shi)(shi)，不(bu)僅使(shi)耐蝕(shi)(shi)性(xing)顯著(zhu)下降，而且還(huan)伴隨有硬度增(zeng)加。0Mo28Ni65Fe5合(he)金(jin)的(de)晶間(jian)腐蝕(shi)(shi)不(bu)同于一(yi)般的(de)奧氏(shi)體不(bu)銹鋼，即使(shi)是(shi)固(gu)溶處理且迅速冷(leng)卻也(ye)無法防止它的(de)產(chan)(chan)生(sheng)。表3-4-20系一(yi)些(xie)試(shi)驗結(jie)果。

  研究表明，0Mo28Ni65Fe5 合金的晶間腐蝕與合金中析出相的成分、結構之間有著密切的關系。在≥1250℃高溫區，合金中的析出相有含量較高的M₆C、M₂C等碳化物以及。相：在550~900℃的中溫區，則有Ni-Mo金屬間相（高于850℃ 為Ni₃Mo型，較低溫度則為Ni₄Mo型）和M₆C、M₂C等碳化物。這些金屬間相和碳化物均含有較高的鉬，它們沿晶界的沉淀可引起鋁的嚴重貧化，從而導致0Mo28Ni65Fe5、Hastelloy B 合金的晶間腐蝕。同時，由于析出相的強化作用，合金的強度、硬度亦有所提高。

  為了解決0Mo28Ni65Fe5合金(jin)的晶(jing)間腐(fu)蝕(shi)問題，曾研制出超(chao)低碳和(he)低硅、低鐵的新合金(jin) 00Mo28Ni68 和(he) 含釩(fan)（1.4%~2.2%)的新合金(jin) 00Mo28Ni68V (Corronel 220，am814).除00Mo28Ni68(Hastelloy B2)獲(huo)得大量應用外，前述1990年以來控(kong)制或調整(zheng)合金(jin)中鐵、鉻量而開發的 Hastelloy B3、B4和(he)B10等(deng)引起了人們(men)的廣泛關注。

三、力學性能

  0Mo28Ni65Fe5 合金的室溫和高溫瞬時力學(xue)性能見表3-4-21和表3-4-22。

四、物理性能

  此(ci)合金物理常數見(jian)表3-4-23。0Mo28Ni65Fc5合金除作為耐蝕材料(liao)外，還可作為電(dian)子管(guan)陰極材料(liao)，它具有中等激活(huo)性能(neng)和較高的(de)發射(she)能(neng)力(li)。

五、焊接(jie)性能

  0Mo28Ni65Fe5、Hastelloy B 合金(jin)可(ke)焊(han)(han)性好，與(yu)一般奧氏體不銹鋼(gang)相近，可(ke)以采用(yong)(yong)工業上通(tong)用(yong)(yong)的(de)方法(fa)，例如TIG、MIG、手工電(dian)弧焊(han)(han)、電(dian)阻焊(han)(han)等進行(xing)焊(han)(han)接(jie)。但是能夠導致焊(han)(han)接(jie)過程中增(zeng)碳(tan)(tan)的(de)焊(han)(han)接(jie)方法(fa)則不宜采用(yong)(yong)。焊(han)(han)接(jie)用(yong)(yong)的(de)填絲(si)其成分可(ke)與(yu)母材相同(tong)。由于此合金(jin)熱膨脹系數(shu)、電(dian)阻溫度系數(shu)較普通(tong)碳(tan)(tan)鋼(gang)低，且(qie)導熱系數(shu)僅為普通(tong)碳(tan)(tan)鋼(gang)的(de)1/4,因(yin)此，當與(yu)碳(tan)(tan)鋼(gang)進行(xing)異(yi)材焊(han)(han)接(jie)時要予(yu)以考(kao)慮。

六、冷熱(re)加工及成型性能(neng)

  0Mo28Ni65Fe5 系變(bian)形(xing)(xing)合(he)金(jin)，有(you)較好的(de)冷(leng)(leng)熱加(jia)工和成型性能(neng)。此(ci)合(he)金(jin)的(de)熱加(jia)工以(yi)(yi)1000~1200℃為宜。經固(gu)溶處理后(hou)，0Mo28Ni65Fe5合(he)金(jin)具有(you)良好的(de)冷(leng)(leng)加(jia)工塑性和冷(leng)(leng)成型性。當進行冷(leng)(leng)軋(ya)時，每個冷(leng)(leng)軋(ya)過程(cheng)總壓下量(liang)可高達80%。隨冷(leng)(leng)軋(ya)變(bian)形(xing)(xing)量(liang)的(de)增加(jia)，此(ci)合(he)金(jin)的(de)硬度(du)增加(jia)，它們(men)之(zhi)間的(de)關(guan)系見圖3-4-19。此(ci)合(he)金(jin)的(de)冷(leng)(leng)成型較一般Cr-Ni奧(ao)氏體不銹鋼需更(geng)多次(ci)的(de)中間退火，以(yi)(yi)使此(ci)合(he)金(jin)的(de)塑性得以(yi)(yi)回復。冷(leng)(leng)成型后(hou)均需要熱處理。

七、熱處(chu)理工藝

  無(wu)論是(shi)變形材還是(shi)鑄件，對于(yu)0Mo28Ni65Fe5合(he)(he)(he)(he)金的(de)(de)使用狀態(tai)一般(ban)是(shi)固(gu)溶(rong)態(tai)。因為(wei)此(ci)時合(he)(he)(he)(he)金具有最佳的(de)(de)耐(nai)蝕性(xing)、強韌(ren)性(xing)的(de)(de)良(liang)好配合(he)(he)(he)(he)。當然，冷(leng)(leng)加工或(huo)冷(leng)(leng)成型(xing)的(de)(de)中(zhong)間(jian)退火(huo)也(ye)可在(zai)低(di)于(yu)固(gu)溶(rong)溫(wen)度(du)(du)下進(jin)行(xing)，一般(ban)0Mo28Ni65Fe5合(he)(he)(he)(he)金適宜(yi)的(de)(de)固(gu)溶(rong)處(chu)理(li)溫(wen)度(du)(du)為(wei)1150~1170℃,加熱(re)保溫(wen)后(hou)進(jin)行(xing)快冷(leng)(leng)（水冷(leng)(leng)或(huo)快速空冷(leng)(leng)）；中(zhong)間(jian)退火(huo)溫(wen)度(du)(du)可在(zai)1000~1100℃下進(jin)行(xing)。此(ci)合(he)(he)(he)(he)金的(de)(de)再結晶溫(wen)度(du)(du)為(wei)950~1100℃。圖3-4-20系(xi)(xi)0Mo28Ni65Fe5合(he)(he)(he)(he)金的(de)(de)冷(leng)(leng)軋(ya)變形量、硬度(du)(du)和中(zhong)間(jian)退火(huo)溫(wen)度(du)(du)的(de)(de)關系(xi)(xi)。圖3-4-21系(xi)(xi)此(ci)合(he)(he)(he)(he)金退火(huo)溫(wen)度(du)(du)和硬度(du)(du)的(de)(de)關系(xi)(xi)。為(wei)了保證(zheng)此(ci)合(he)(he)(he)(he)金焊(han)后(hou)在(zai)鹽(yan)酸、硫酸等(deng)苛刻介質(zhi)中(zhong)的(de)(de)耐(nai)蝕性(xing)，建(jian)議焊(han)后(hou)再進(jin)行(xing)一次(ci)固(gu)溶(rong)處(chu)理(li)。

八、應用(yong)

 0Mo28Ni65Fe5、Hastelloy B 合金可生產(chan)板(ban)材(cai)、管(guan)(guan)材(cai)（焊管(guan)(guan)）、絲(si)材(cai)、帶(dai)(dai)材(cai)、鍛(duan)件(jian)和鑄(zhu)件(jian)。主要用(yong)途是耐(nai)鹽酸腐(fu)蝕。同時，耐(nai)濕(shi)HC1氣體(ti)，耐(nai)硫酸、磷(lin)酸的(de)性能(neng)也是很(hen)好(hao)的(de)。因此，0Mo28Ni65Fe5 合金多用(yong)于制造(zao)耐(nai)上(shang)述介質的(de)容器及其(qi)襯里(li)、管(guan)(guan)道(dao)、塔槽、泵、閥等。此外，0Mo28Ni65Fe5 合金的(de)超薄帶(dai)(dai)和極(ji)細絲(si)制造(zao)電子(zi)管(guan)(guan)的(de)陰極(ji)材(cai)料(liao)也取(qu)得滿意結(jie)果。
