我國JB/T 308標準《閥門型號編制方法》。這個標準適用于工業管道的閘閥、截(jie)止閥、節(jie)流閥、球閥、碟閥、隔(ge)膜閥、旋塞閥(fa)、止回(hui)閥、安全閥、減壓閥、疏水閥,包括了各種基本的類型。國內個別閥門生產廠家不采用JB/T 308的閥門型號編制方法,而自己另外采用一種方法編制閥門型號;國外廠家閥門產品代碼和中國的不同,不過閥門型號編制方法大同小異。有些工程設計單位僅進行材料描述,不用閥門編號。
我國NB/T 47037《電站閥門型號編制方法》規定了電站用閥門的型號編制方法,與JB/T308標準《閥門型號編制方法》基本一致。

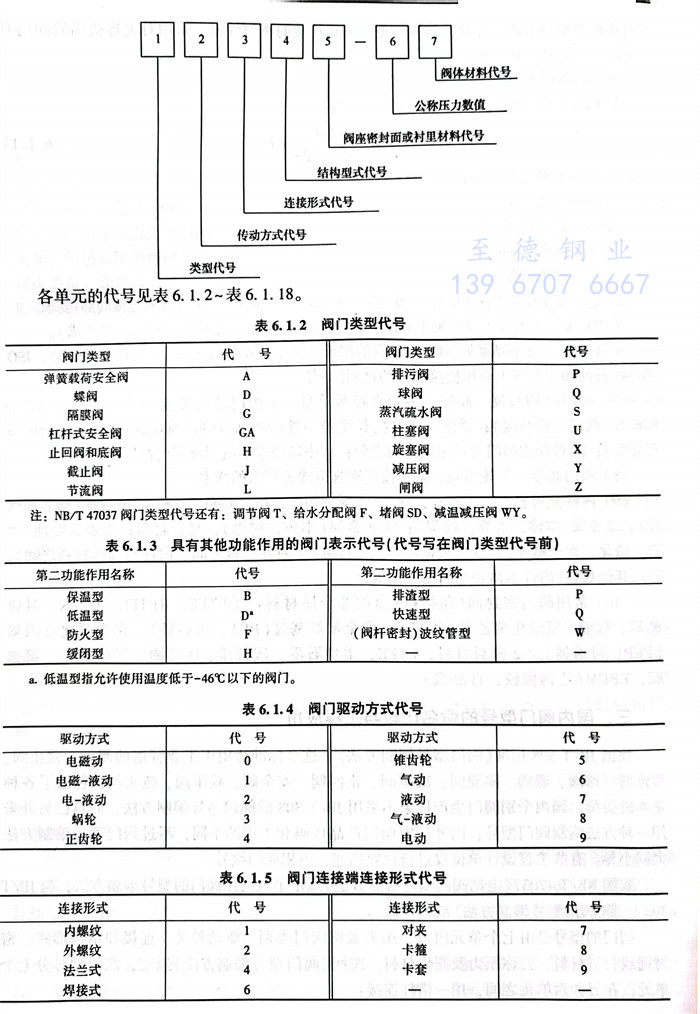

閥(fa)門(men)(men)的型號是由七個單(dan)元組成,用來表明(ming)閥(fa)門(men)(men)類別、驅動種(zhong)類、連接(jie)(jie)和結構形式(shi)、密(mi)封面或襯里材料(liao)、公稱壓力及閥(fa)體材料(liao)。按照《閥(fa)門(men)(men)型號編制(zhi)方(fang)法》規定(ding),閥(fa)門(men)(men)型號分(fen)七個單(dan)元,在五、六(liu)單(dan)元之間,用一橫杠連接(jie)(jie):

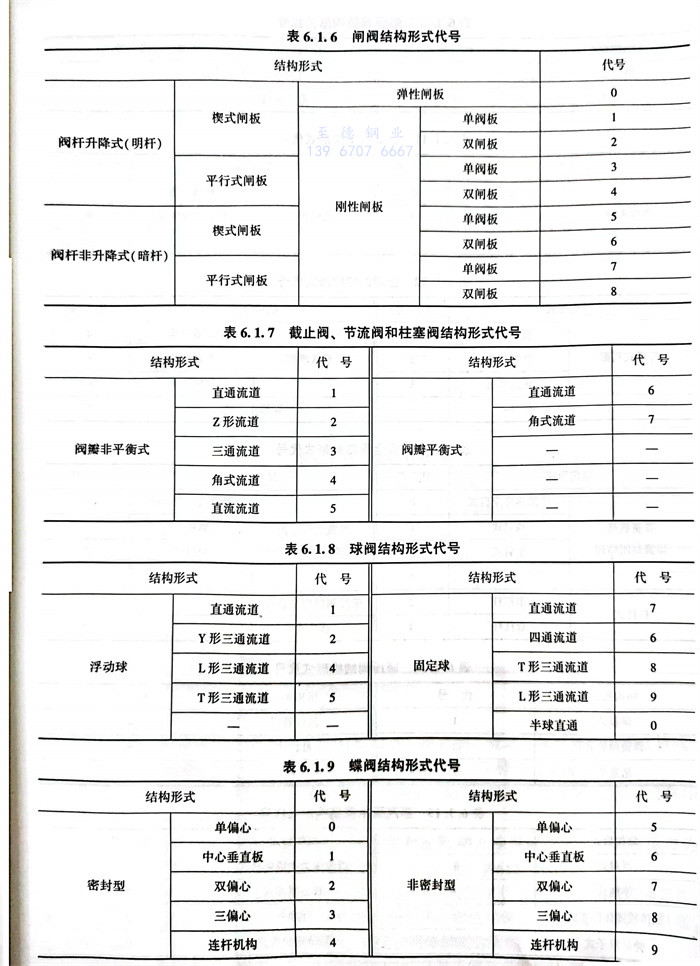

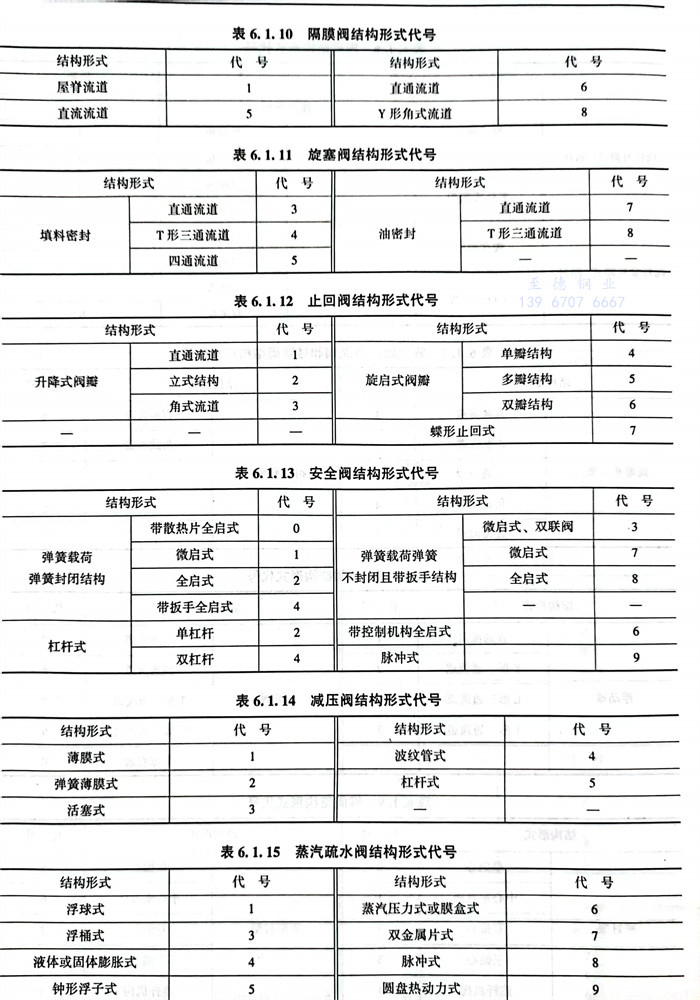

各單元的(de)代號見(jian)表(biao) 6.1.2~表(biao) 6.1.8
(1)如(ru)果閥(fa)門的銘牌上標(biao)示(shi)(shi)著:D741X-2.5,則表示(shi)(shi):液動、法蘭連接(jie)、垂直板式、閥(fa)瓣密封面(mian)材料為(wei)橡膠、公稱壓力PN0.25MPa、閥(fa)體材料為(wei)灰鑄鐵的碟閥(fa)。
(2)“Q21F-40P”表示手動、外螺紋(wen)連接、浮動直通式、閥座密封面為氟塑料(liao)、公稱壓力PN4.0MPa、閥體材料(liao)為1Cr18Ni9Ti鋼的球閥。
(3)“電動機傳動、焊接、直通式、閥座密封(feng)面材料(liao)為(wei)(wei)堆(dui)焊硬質(zhi)合金(jin)、公稱壓力(li)為(wei)(wei)PN16MPa、閥體材料(liao)為(wei)(wei)12Cr1MoV鋼的截止(zhi)閥”,應表示為(wei)(wei):J961Y-160V。
(4)閘閥Z541H-16C的含義:根據JB/T 308的規定:Z代表閘閥,5代表傳動方式:傘齒輪,4代表連接方式:法蘭連接,1代表結構形式:剛性單閘板,H-代表密封面材質:Cr13序不銹鋼,16代表公稱壓力1.6MPa,C代表閥體材質為碳鋼
(5)現在的JB/T 308標準《閥門型號編制方法》還是不夠完備的,它未能包括新發展的結構型式和新材料,因此編制方法必將不斷補充和改進。但新的方法產生時,閥門的結構和材料又有了新的發展;它們之間的差距將永遠存在。對于上述方法未能包括的閥門,可以參照這個方法,自行編制型號。
