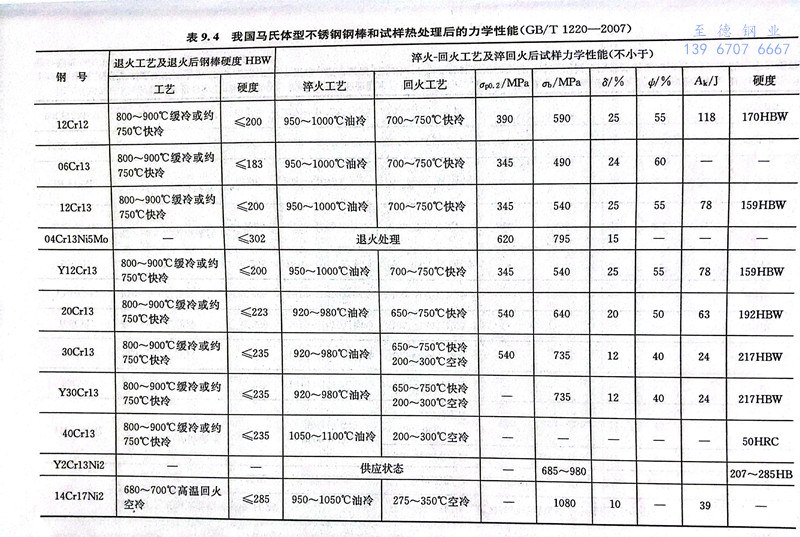

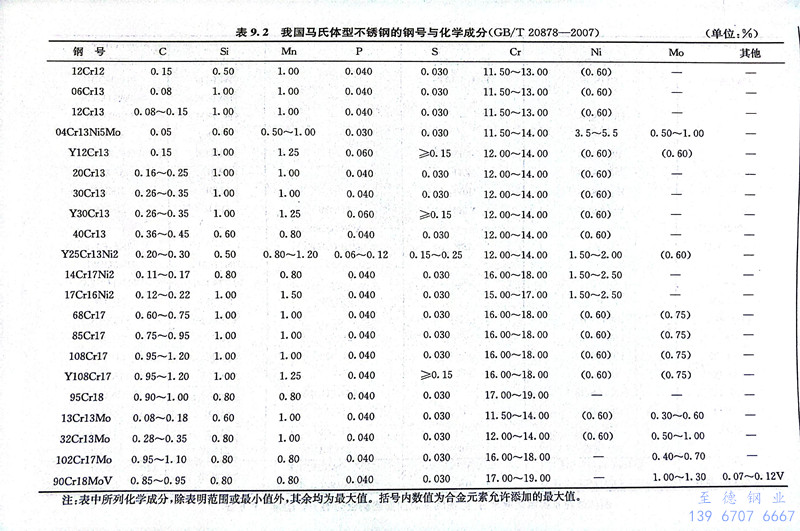

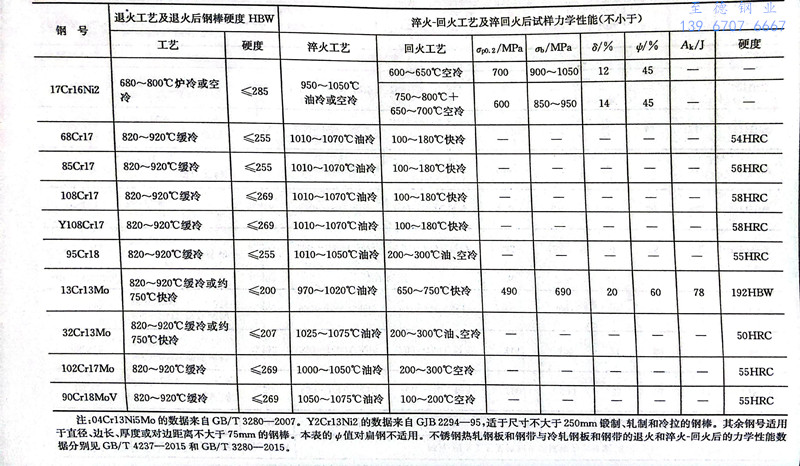

GB/T 1220-2007的Cr13型不銹鋼中不加入其他合金元素的鋼號共有6個，它們之間的主要差別在于碳含量的不同。Cr13型不銹鋼的一個共同特點是加熱和冷卻時具有α→y的轉變，因此可以用熱處理方法在比較寬的范圍內改善它們的力學性能。從顯微組織來劃分，可把06Cr13列為鐵素體鋼（碳含量在上限時，進行少量α→y轉變），12Cr13列為馬氏體-鐵素體鋼（半鐵素體鋼），20Cr13和30Cr13列為馬氏體鋼，40Cr13列為馬氏體-碳化物鋼。這些鋼的主要成分、熱處理工藝及力學性能見表9.2和表9.4。生產實際中以12Cr13、20Cr13、30Cr13、40Cr13四個鋼號應用較多。

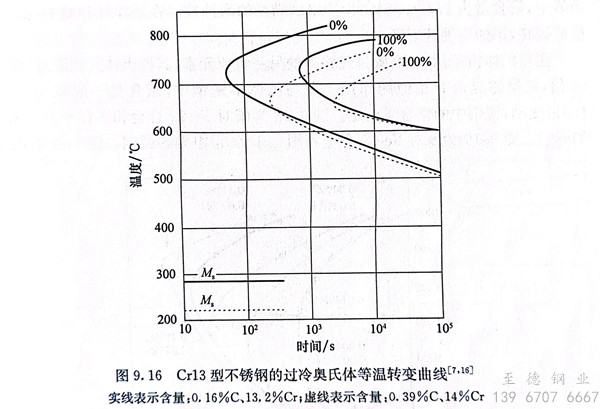

 Cr13型不(bu)銹鋼(gang)因(yin)含有大量鉻(ge)元素，過冷(leng)奧氏體的穩(wen)定性較高(gao)(gao)（圖(tu)9.16），因(yin)此這(zhe)類(lei)不(bu)銹鋼(gang)高(gao)(gao)溫加熱(re)后(hou)在(zai)空氣(qi)(qi)中(zhong)冷(leng)卻(que)即可(ke)以(yi)獲得馬氏體組(zu)織(zhi)。鍛后(hou)如(ru)冷(leng)卻(que)較快(kuai)（在(zai)空氣(qi)(qi)中(zhong)冷(leng)卻(que)），由于變(bian)形的殘(can)余應力(li)及組(zu)織(zhi)轉變(bian)的共同(tong)影響，常會使鍛件表(biao)面產生裂(lie)紋，這(zhe)種開裂(lie)傾向因(yin)鋼(gang)中(zhong)碳含量增(zeng)高(gao)(gao)而增(zeng)大，因(yin)此對這(zhe)類(lei)鋼(gang)鍛后(hou)應緩慢冷(leng)卻(que)，并及時地進(jin)行軟(ruan)化處(chu)理。
